首页 > 产品中心 > 物料存储 > 封闭煤场安全监测系统
封闭煤场安全监测系统在线询价
产品描述:

       在煤矿、火力发电厂、热电厂等需要对煤炭进行存储、周转的场所,煤与空气长期接触会发生氧化反应,释放热量。煤堆外层的热量虽然能够得到散发,但由于煤堆内部空气流动缓慢、通风差、造成内部热量的积累,煤堆内部的温度越来越高,当温度超过煤的自燃点时,就会产生自燃,对人员、设备造成极大的损害。同时,伴随煤的自燃也会产生一氧化碳、甲烷等有毒有害气体,在目前国家大力实施环境治理的形式下,对煤堆温度进行实时有效的监测具有巨大的社会效益与经济效益,是实施“电子煤场”的重要组成部分,具有非常大的必要性。在大型筒仓、圆形煤场和条形煤场等封闭煤场的安全监测领域, 精确测量料位、温度的技术一直是困扰业界的难题,我公司封闭煤场安全监测系统依靠高精度的料位、温度采集模块,先进的数据处理方法,直观、准确、逼真的图像显示技术,成功克服这一难题,走在整个监测行业的最前沿。



1. 硬件系统:硬件系统主要由智能控制器、料位采集仪、温度采集仪、坐标定位仪、高速数据采集卡及计算机系统组成。核心元件全部采用先进的进口仪器,以保证采集数据的准确、可靠。

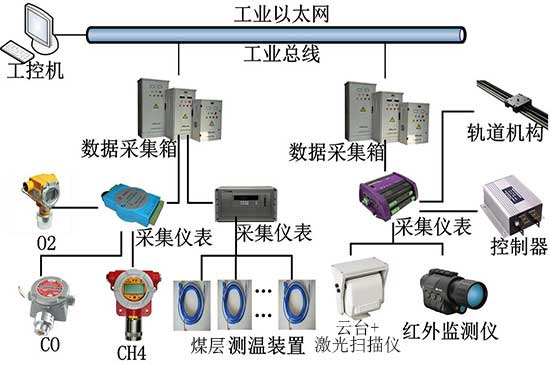

2. 系统设备网络
3. 软件系统:公司自主研发,主要包括数据采集、点云数据预处理、曲面重构、三维模型显示、数据备份、预警等功能。
1、适用范围广,筒仓、圆形煤场、条形煤场均可使用。
2、精度相对极高,可达0.5%以内。
3、全方位、无盲区扫描,真实反应储煤场存煤状况。
4、防护等级高,可适应现场恶劣环境。
5、测量速度快,自动化程度高,操作简便。
6、关键断面自动生成,立体直观。
7、支持生成数据报表、打印、保存等功能,并可根据用户需求定制报表格式。
8、具有密码安全保护功能。
       封闭煤场安全监测系统将煤场盘煤系统和煤场安全监测系统融为一体,通过对煤场内的煤层高度和煤场温度进行3D快速扫描,实现准确盘煤,同步安全预警,并以逼真、直观的3D图像实时显示。该系统是由多个传感器集成的自动化监测系统。通过智能控制器控制料位采集仪和温度采集仪动态旋转,对储料场所进行三维扫描和数据采集,通过计算机软件系统进行一系列的数据处理,最终获得煤场煤层表面的料位、温度和三维坐标数据。利用逆向工程应用,将采集的数据进行曲面重构,用曲面拟合物料表面轮廓,实时计算煤场储煤量,以颜色表示物料表面温度,当煤层表面温度超过预设值时,发出预警信号。同时,引起煤尘和气体爆炸的物质往往混在空气中呈悬浮状态,爆炸瞬时发生,因此,对于这种灾害事先作好预防非常重要。另外,对于工作中的料场,要采用水除尘装置降低落料点粉尘浓度,并设置粉尘浓度检测仪来监测煤场内粉尘的浓度。在自燃起火的初期,由于低温氧化会产生一氧化碳,同时氧气的浓度也发生变化,因此,需要设置一氧化碳和氧气的检测装置,进行实时监测,以便早期发现,及时采取措施。由于煤发生氧化或通风系统故障会引起氧气浓度降低,为了确保工作环境的安全,应保证氧气的浓度在 18%VOL以上;空气中可燃气体甲烷(CH4) 的含量应在1.5%以下,利用甲烷比空气易扩散的特性,在排气流集中部位的煤场上部安装甲烷浓度检测仪,进行实时监测。
封闭煤场安全监测系统三大功能:盘煤功能、安全监测功能和查询管理功能。
    1、盘煤功能:封闭煤场安全监测系统摈弃传统的人工盘存方式,由动态激光料位仪和坐标定位仪相互配合,实现料场快速、精确的存煤测量,并输出逼真的3D煤场图形,帮助管理人员根据物料曲面进行定点加料、出料,防止偏仓,统筹化管理煤场运营,客观上达到透明和监督的效果。
    2、安全监测功能:封闭煤场安全监测系统由动态红外温度采集仪和坐标定位仪相互配合,实现料场快速、精确的温度扫描,将温度值以颜色变化的形式覆盖在拟合料位曲面表层,并将煤场范围内温度最高区域和温度变化最激烈区域以醒目颜色区分,实时发出预警,帮助管理人员从容应对潜在威胁。
    3、查询管理功能:以时间、位置等为索引,对封闭煤场安全监测系统软件所备份的煤场内的存煤数据(料场位置、料场体积、煤层温度、3D图形信息等)进行查询,输出煤场历史存煤数据统计曲线图或报表,供管理者参考。
安全监测3D效果图:

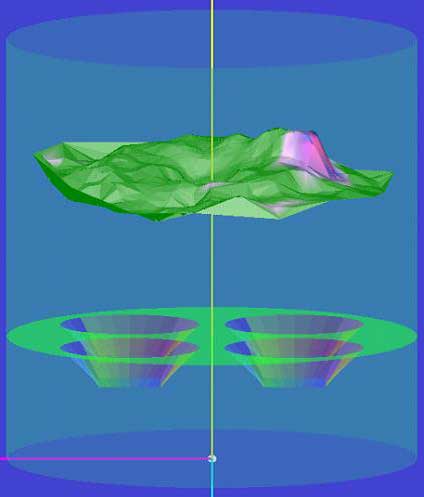

筒仓监测3D效果图

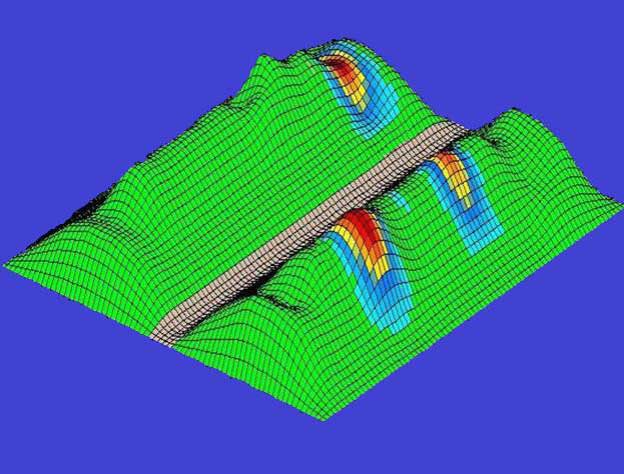

条形煤场监测3D效果图

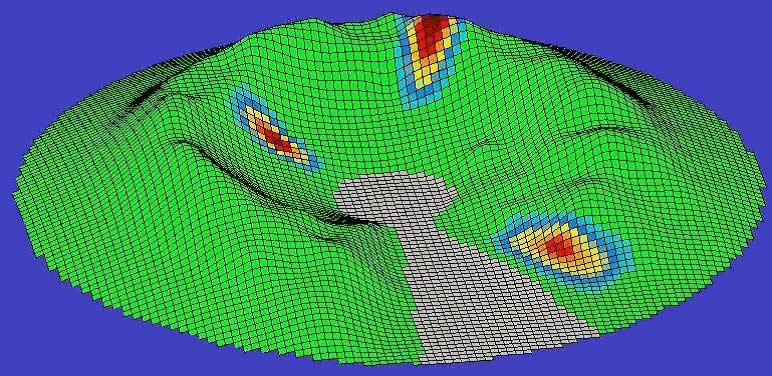

圆形料场监测3D效果图
