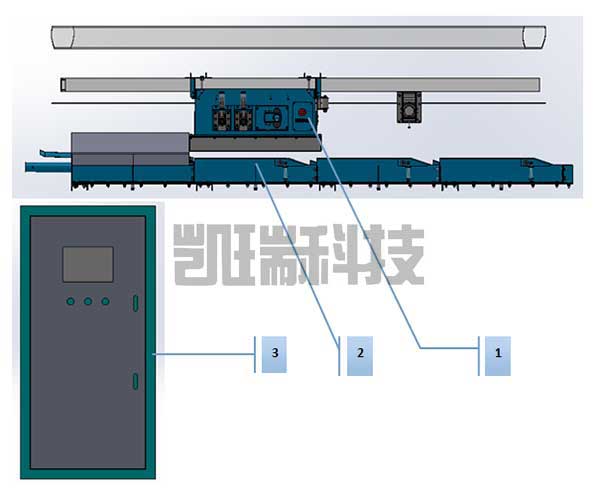

胶带回程带料清洁系统总体示意图
1. 清洗箱 2. 刮板机 3. 电控柜
|
◆ 物料打散
在进入清扫箱之前,设置一组梳形托辊,高度可调。梳形托辊可将粘结在皮带上的物料打散,便于清扫箱的进一步清扫。
|
◆ 胶带涨紧
在清扫箱前段安装有1组上压托辊,刮刀段安装有2组下压托辊,托辊均可实现人工控制升降,托辊使用标准托辊,配合清扫箱体可调式安装座可将胶带张紧,并使胶带与清扫器刮刀完美贴合。在清扫箱两侧前端同时安装有胶带导向轮,对进入清扫箱跑偏胶带起到导向作用。
|

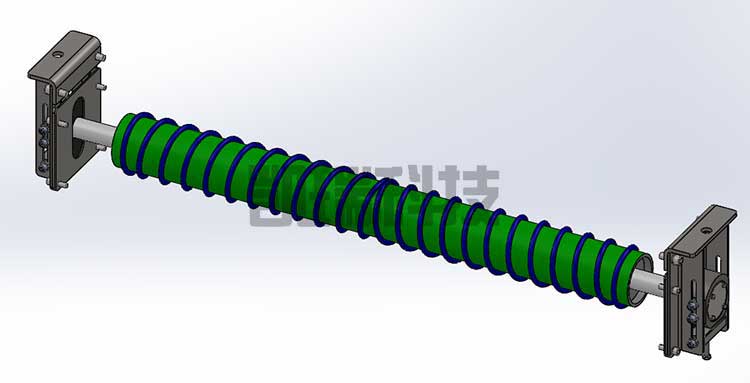

图1-梳形托辊
|

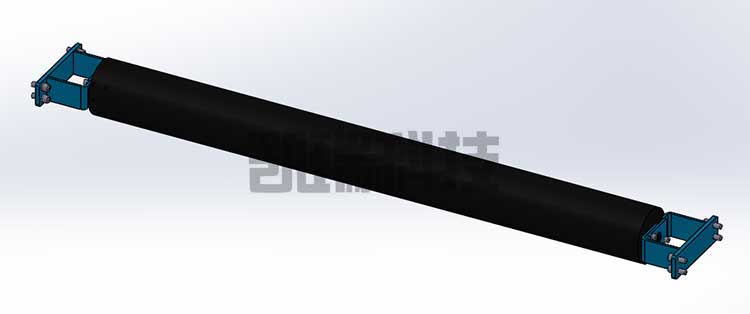

![]() 图2-托辊
|
◆ 胶带清扫
清扫箱内采用三排刮刀清扫,第一排采用新型硬质合金刮刀,后两排刮刀采用聚氨酯材料,保证满足清扫效果。所有清扫器均具备自动间隙补偿功能,保证良好的清扫效果。
|
◆ 排污装置
排污装置有两种方式,一是采用液压往复式刮板机,将清扫下的物料重新输送至头部漏斗,物料得以重新利用。刮板输送机具有占用空间小,输送能力强等特点;二是对现场空间有限等问题,采用接料小车,定期人工清理。
|
![]() 图3-合金刮刀
|

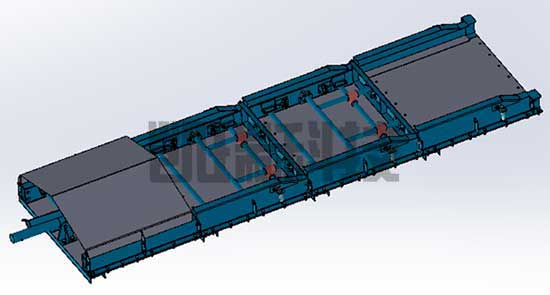

图4-液压往复式刮板机式
|
◆ 适合带宽:1000-2400mm
◆ 订货型号:KWB. **. 0
◆ 带宽代号:10/12/14/16/18/20/22/24
