激光探针技术,又称激光诱导击穿光谱分析(Laser-Induced Breakdown Spectroscopy-LIBS)是采用高能量密度激光脉冲激发被分析物质,产生等离子体,同时采用光谱分析装置对等离子体中原子和离子的能级跃迁特征光谱进行分析,得出各个元素成分的方法。激光探针成分分析设备体积小、成本低,样品准备过程简单、不需要真空、检测过程快速、适合全元素分析,可用于导电的金属材料和不导电的非金属材料(如塑料、陶瓷)的成分分析要求,因此备受科技界和工程领域关注。自1963年该概念首次出现以来,经过工程和科学领域众多专家数十年的持续努力,激光探针成分分析技术已逐渐成为实用的光谱分析技术之一,在各个领域都有着不同的应用。
名 称
|
参数
|
---|---|
缩分采样单元
|
缩分比例:1/2
|
送样单元
|
负载:300g
|
烘干模块
|
烘干温度:50°
|
制粉和送粉单元
|
出料粒度:0.2mm
输送量:300kg/h |
自动压饼系统
|
最大压力30t
|
LIBS检测系统
|
激光器:波长1064nm,20Hz,最大脉冲能量120mJ,能量稳定性≤2%
光谱仪:可探测范围200-900nm,光谱平均分辨率0.05~0.22nm
|
包装系统
|
包装效率:40-250bag/min
|
除尘系统
|
除尘点数量:3
|
压缩空气系统
|
压力:8bar
|
煤质检测标准
|
满足GB/T29161-2012 《中子活化型煤炭在线分析仪》
|
|
![]() |

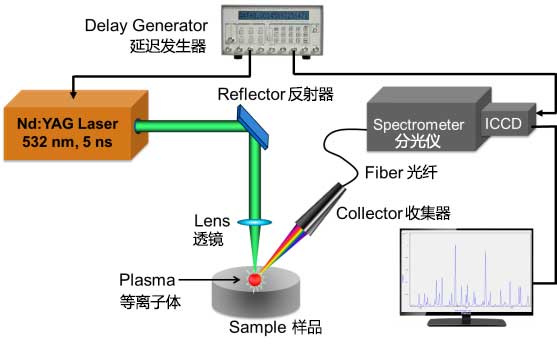

图1 激光探针原理 | 图2 激光探针相关应用领域 |
![]() |
|
图3 激光探针技术应用于各行业
|
|
LIBS激光探针煤质在线分析系统
LIBS煤质在线分析系统采用激光探针煤质分析技术工艺,可实现煤质实时在线快速检测分析,同时测量多种指标、无放射性辐射源、可以实现全程自动化无人值守。系统技术先进、安全可靠、运行经济,且能满足环境保护的要求,同时最大限度地减少因改造对输煤系统设备的影响,LIBS激光在线检测系统可接入业主SIS系统。

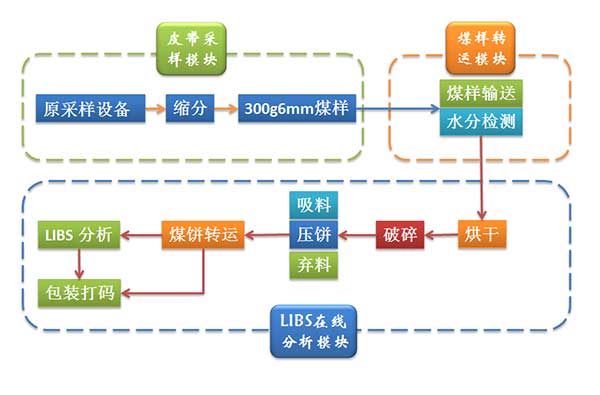

LIBS煤质在线分析系统可以实现不间断煤样采集、缩分、破碎、干燥、制粉、压饼、在线检测、样品自动包装打码等过程的智能控制,实现无人操作。
通过获取相关信号和参数,模拟、研发煤流动态可视化智能实时监控系统。动态模拟煤流的行程并在软件中显示,将原煤仓实时煤质指标数据(如热值、挥发分、含硫量、灰熔点等)显示在软件的原煤仓画面上,并具有提醒、报警功能,让运行人员通过软件画面,直观的了解原煤仓的煤质变化情况,及时进行优化燃烧调整。
|
