三期装船码头BC307导料槽及溜槽环保改造

发布时间:2025-06-25编辑: 本站编辑

改造项目名称

三期装船码头BC307导料槽及溜槽环保改造



改造单位

湖北凯瑞知行智能装备有限公司



改造项目介绍

本项目工程范围是对宁波舟山港务有限公司三期装船码头BC307皮带导料槽及溜槽进行改造。

1.原导料槽改造为全密封无动力导料槽

2. 溜管头部加装导流装置

3.传统落料管改造为防堵抑尘曲线落料管

全密封无动力导料槽需配合现场除尘器进行对接改造,项目包括的设计、选型、制造、设备供货、旧设备的拆除、新设备安装、调试、培训、防腐以及脚手架搭拆等完成改造的全部工作

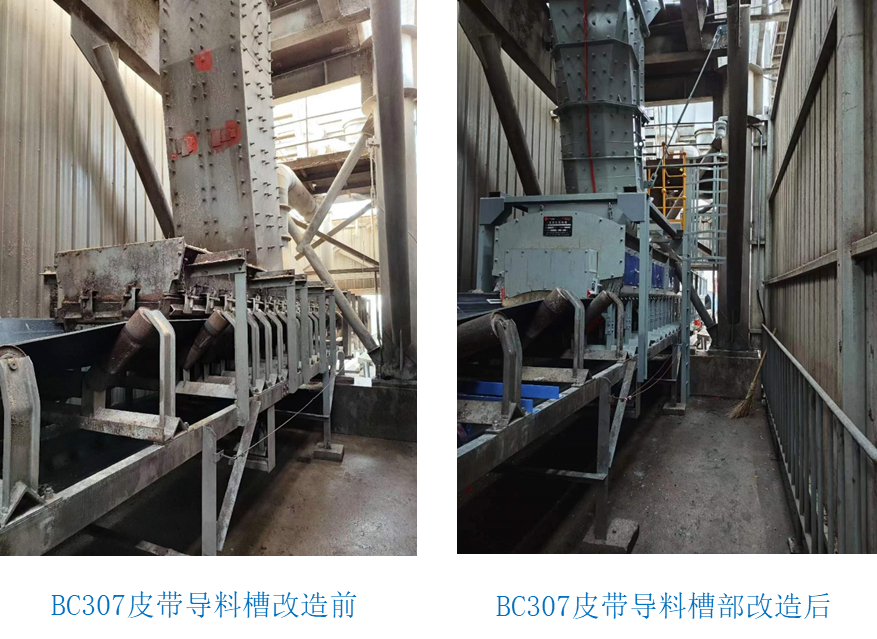

改造前说明

传统双密封导料槽设计结构,密封不严,导料槽出口位置风速很大,现场除尘器不起作用,运行期间现场粉尘严重,粉尘浓度远远超过国家标准要求。双密封导料槽尾部密封箱老旧密封不严,橡胶板和皮带接触面很窄,随着磨穿时间长了后,皮带和橡胶板之间有缝隙,落料过程中产生的诱导风就会从该缝隙泄露并往外喷粉;

改造后说明

改造后采用全密封无动力导料槽设计,尾部设计尾部密封箱,内置迷宫式无动力抑尘系统。全密封导料槽特点如下:

  •   密封导料槽,顶部采用圆弧型结构,便于清扫顶部积尘,由于导料槽断面加大扩容,降低了诱导风速,具有降尘功能。
  • 全密封导料槽采用半托辊的结构,在输送带的工作面两侧,沿导料槽全长安装有侧板和托板组合而成,托板与输送带接触,与半托辊形成槽形断面,一起支撑皮带,保证皮带与防溢裙板紧密接触,防止输送过程中物料抖动,增加系统的平稳性。导料槽板同托板的固定方式采用螺栓和压板压紧的形式,拆卸方便,联接牢固。
  • 导料槽内部安装无动力抑尘系统,其抑尘单元交错分布,与阻风帘一起构成一个梯级降压系统,保证其导料槽出口处无喷粉现象,出口风速低,粉尘浓度大幅降低。曲线落煤管设计结构配合双密封导料槽使粉尘降低达到国标要求,如上图所示现场改造后粉尘较小,料点居中,皮带不跑偏,不撒料

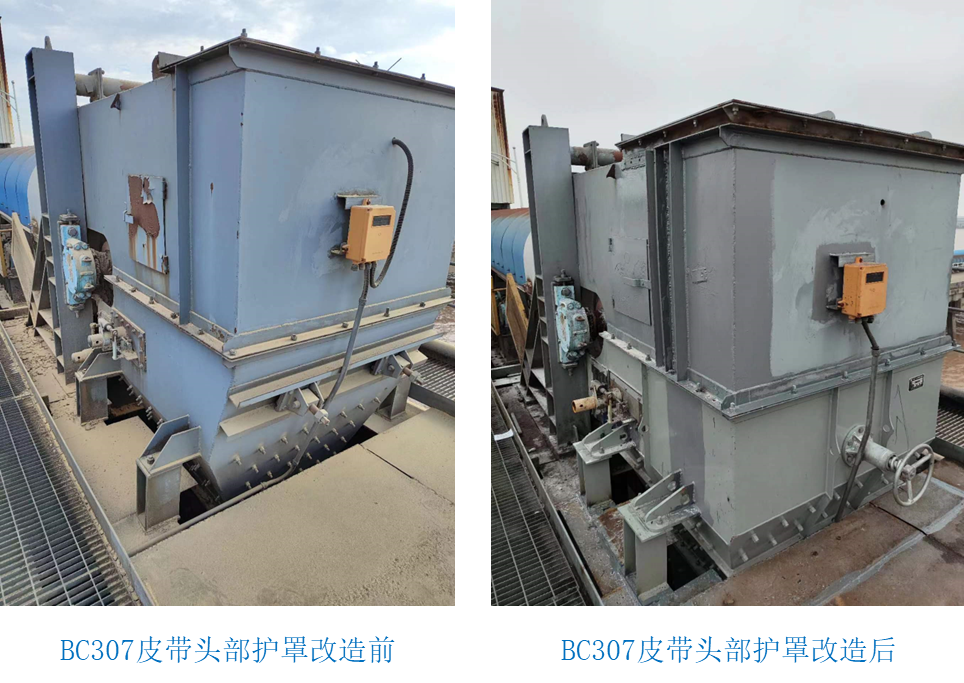

改造前说明

旧头部护罩中的头部导流装置,安装位置过低物料抛物线运动会使物料甩到头部导流后方,造成物料堆积严重;

头部护罩运行使用时间较久,结构铁板老旧支撑力不够。

改造后说明

在头部护罩处加固焊接立柱,是头部护罩有足够的支撑力,头部护罩里面增肌弧形导流挡板,减少物料冲击产生的扬尘,保护漏斗,防止堵煤,背部的手动调节装置还可以调整落煤点;

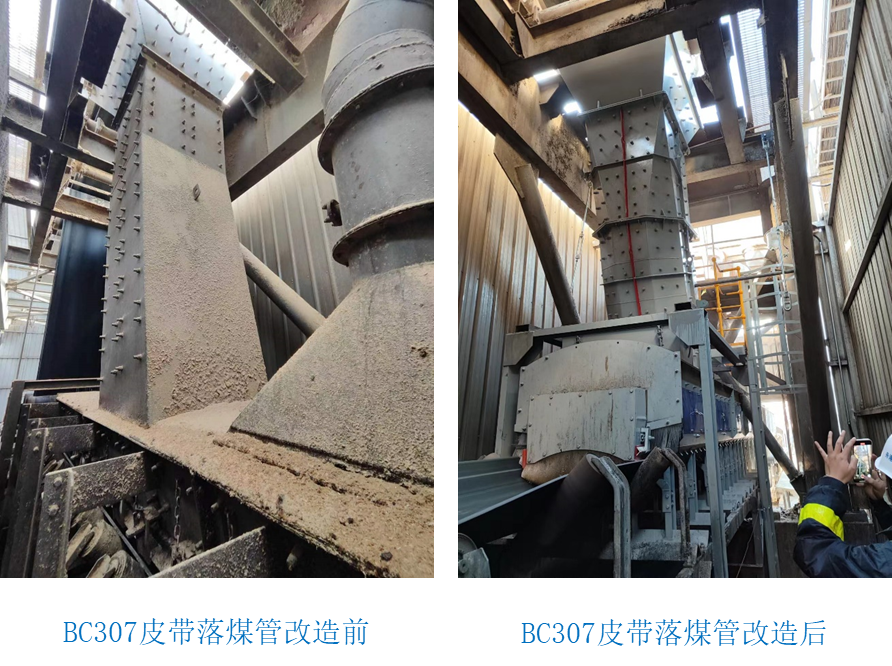

改造前说明

落煤管采用方形落煤管,近乎垂直落在皮带机上,给料匙处没有收口,物料直接冲击皮带。

现场落煤管落差较大,对皮带进行冲击从而使扬尘变大。

改造后说明

曲线落煤管采用新的流线型设计,落煤管收口设计保证物料对中不冲击皮带。设计给料匙结构,让物料软着陆,减少冲击,降低粉尘浓度。加检修平台和爬梯等辅助设备,方便检修维护。
