建设项目:
惠州荃湾煤炭码头输煤转运站防堵抑尘转运站设备
供货厂家:
湖北凯瑞知行科技有限公司
建设项目介绍:
本工程位于广东省惠州市大亚湾西北部、惠州港荃湾港区海域、纯洲岛(目前为孤岛)边。一期工程拟建设2个7万吨级煤炭卸船泊位及相应的配套设施,码头岸线长550m,陆域纵深1050m,水工结构按靠泊15万吨级散货船设计,达产设计年卸煤能力1500万t。项目煤炭集运全部由散货船从北方或海外海运至码头,卸船后经带式输送机系统储存于码头后方煤堆场,再通过铁路和公路转运供给部分电厂用煤和社会用煤,并通过带式输送机系统直供附近用煤企业。
该项目分为I标段与II标段:
I 标段:由河南天隆输送装备有限公司负责安装,我方供货范围有TH11、TH12、TH21、TH22、TH23、TH31共6座转运站曲线落煤管和双密封导料槽;BC11、BC12、BC21、BC22、BC31、BC32、BC41、BC42、BC51、BC52、BC61、BC62共12条输送皮带机上纠偏器158台、下纠偏器116台。
II 标段:由四川自贡运输机械集团股份有限公司负责安装,我方供货范围为TH32、TH33、TH41、TH42、TH43共5座转运站曲线落煤管和双密封导料槽;BC63、BC64、BC65、BC71、BC72、BC73、BC81、BC82共8条输送皮带机上纠偏器197台、下纠偏器138台。
项目现场:

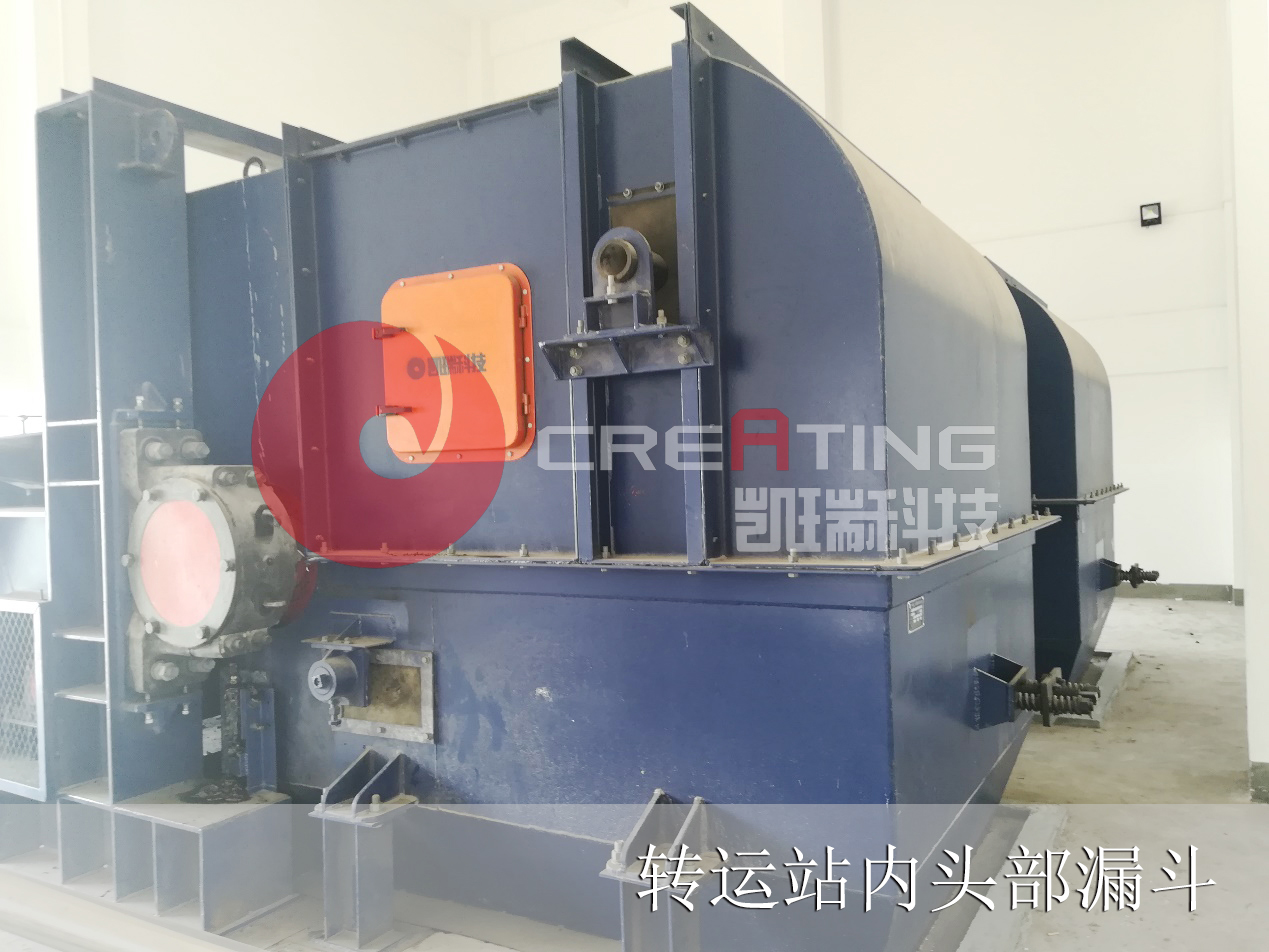

1. 转运站内头部漏斗
设计亮点:
◆ 护罩采用分体式结构,便于集流导流装置的安装和调试;
◆ 集流导流装置可通过滑轨升降调整高度,再配合调节丝杆调节水平方向位置可将集流导流效果调整到最佳状态,保证物料的汇集对中;
◆ 护罩观察门内设有观察格栅,在设备运行时阻挡物料飞溅,保证了维护人员的人身安全。

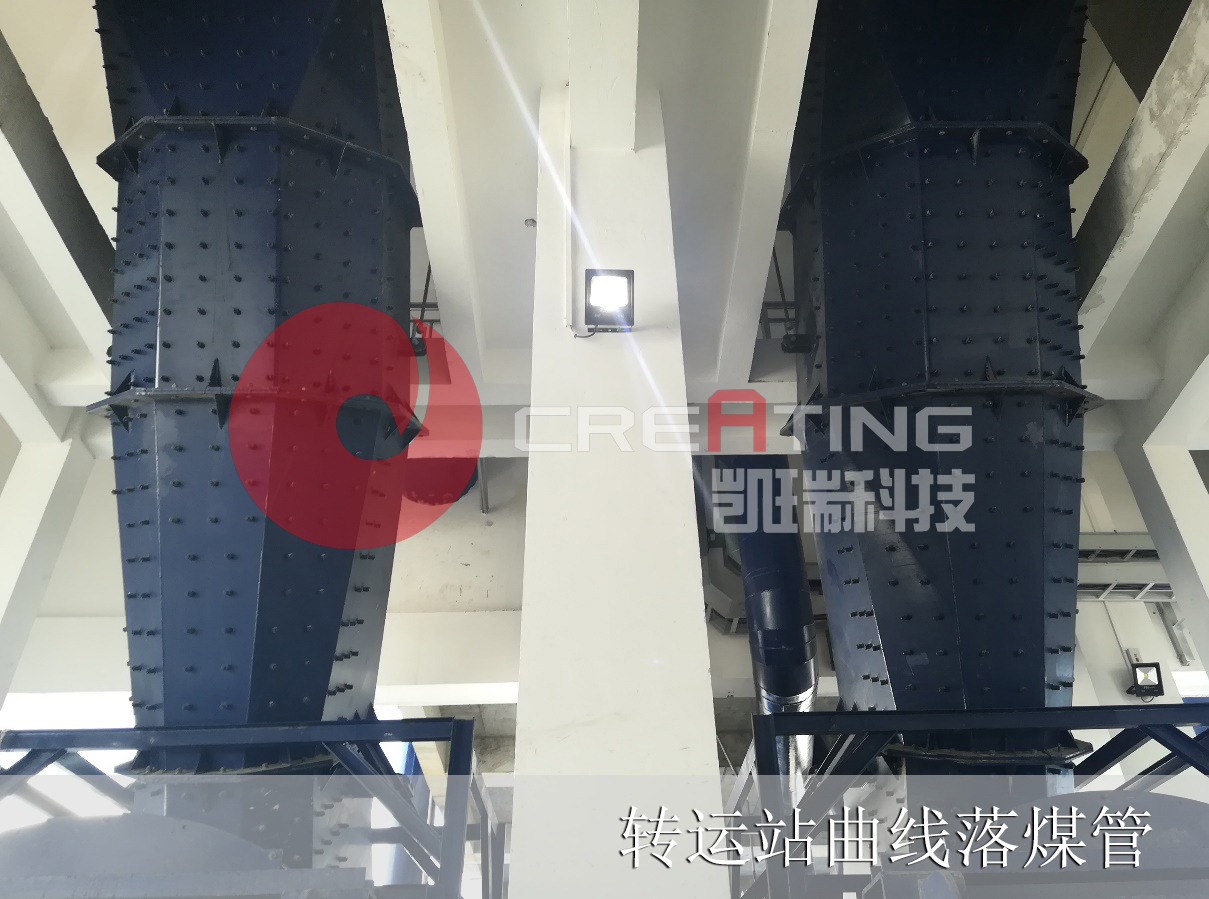

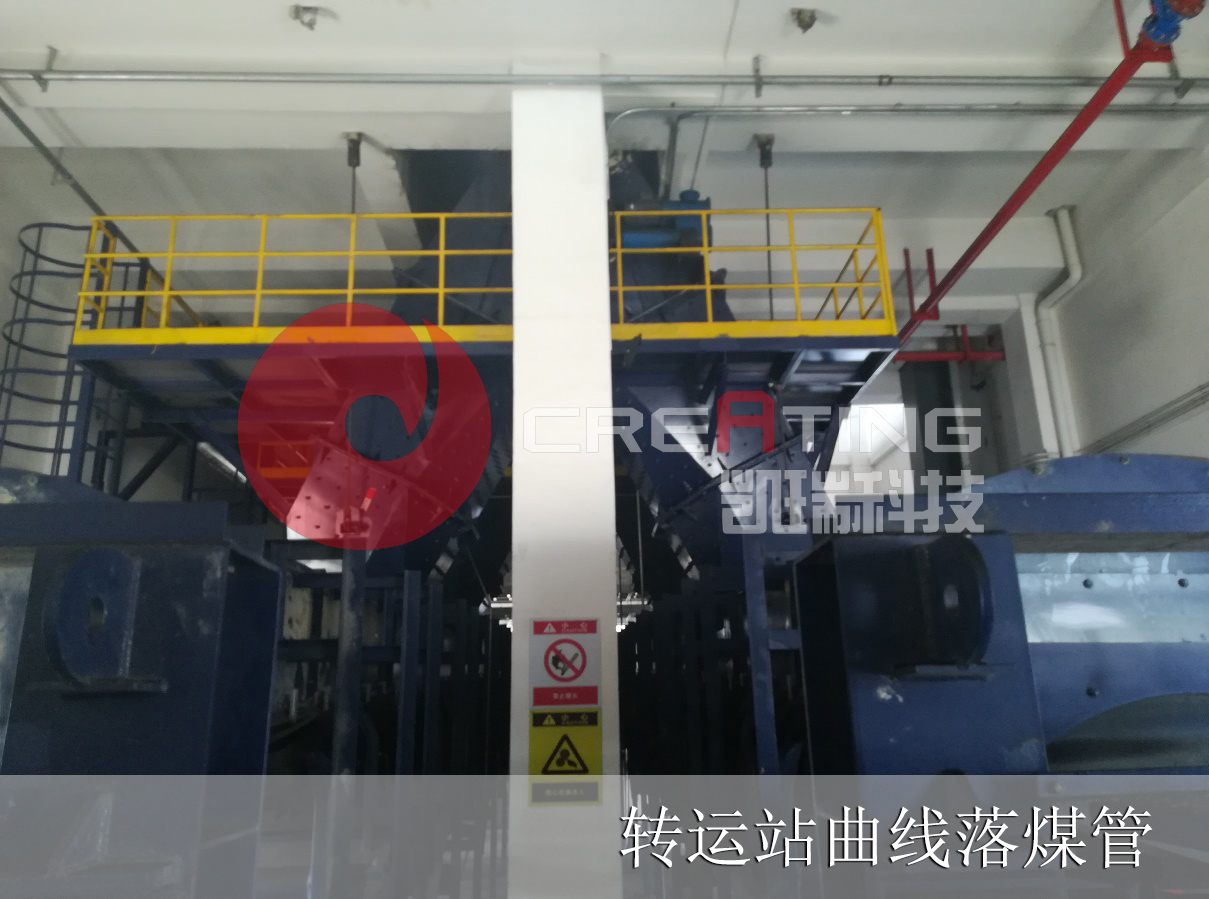

2. 转运站曲线落煤管
设计亮点:
◆ 落煤管采用DEM仿真设计,避免转运点出现洒料现象;
◆ 优化导料溜槽的曲线设计,减小物料对受料胶带的冲击以及物料自身的破碎;改进转运点设计,使得物料对中卸载;
◆ 优化结构设计,减小诱导风量,从而减少物料转载时引起的扬尘。落煤管耐磨板采用高铬合金板制作,以衬板结构布置安装在落煤管内物料通过面,并使用双螺母进行固定,牢固耐用;
◆ 电动三通位置设计有专用检修平台,随时对三通位置电动推杆控制柜、三通内工况环境进行检查,排除安全隐患。
3. TH21转运站电动四通
设计亮点:
◆ 电动四通采用PLC进行控制,有两块挡板,通过电动推杆调整挡板的工作位置,从而实现三个工位的切换。通过PLC的控制两挡板完成切换,并且两挡板配合启停不发生碰撞,保证设备稳定安全性。

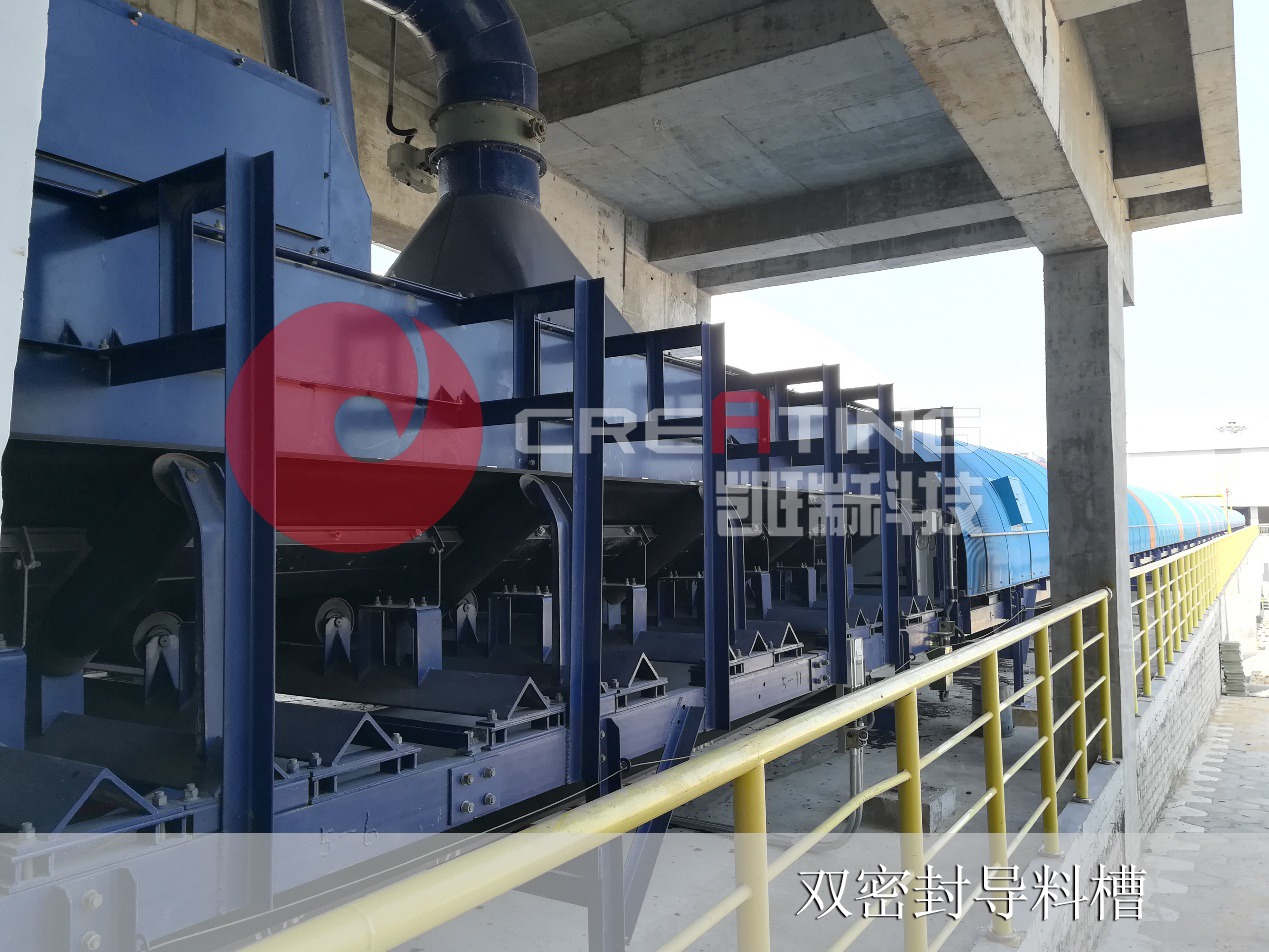

4. 双密封导料槽
设计亮点:
◆ 双密封导料槽无动力除尘导料槽采用双层密封,侧板内侧密封为聚氨酯衬板作为第一层密封,阻挡、汇集大冲击大颗粒物料;
◆ 侧板外侧使用Y型防溢裙板,主裙板与皮带压紧作为第一层密封,副群板贴合皮带形成第二层密封;密封性佳,防尘效果更好。
首船靠舶:
17年11月16日,惠州荃湾港煤炭码头首船靠舶。
煤炭码头所有单位紧密配合、协同工作,顺利地完成了首船靠舶重载调试工作,广东惠州荃湾港区煤炭码头正式投入运作。

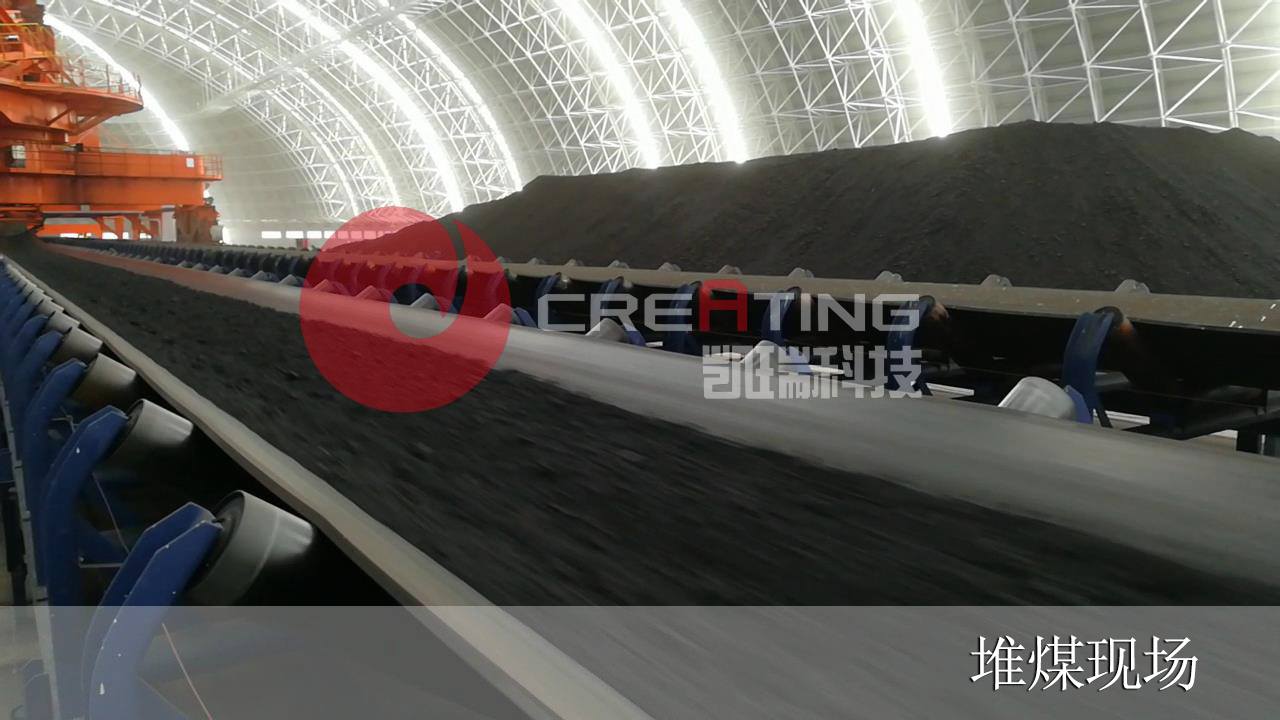

煤场段输送机堆煤现场
