改造项目名称
福建神华罗源湾电厂新建工程控制流道抑尘防堵系统
改造单位
湖北凯瑞知行智能装备有限公司
改造项目介绍
本次输煤系统抑尘项目采3-DEM技术对现场设备存在的问题进行优化改造,进行落煤管整体改造及整体“等寿命”设计,减小了“挂料堵煤”风险,大大提高了设备的使用寿命;同时,曲线落煤管出口管“给料匙”设计,减小了物料对胶带的冲击,在源头上降低了粉尘的产生,同时也提高了胶带的使用寿命;在导料槽内加装迷踪式挡帘,在保证降低诱导风的同时吸附粉尘。3-DEM通过汇集物料,实现不规律散状物料的可控化,从而防止溜管堵塞、减小冲击、抑制诱导风、降低粉尘浓度等。
![]() |
落煤管部分改造

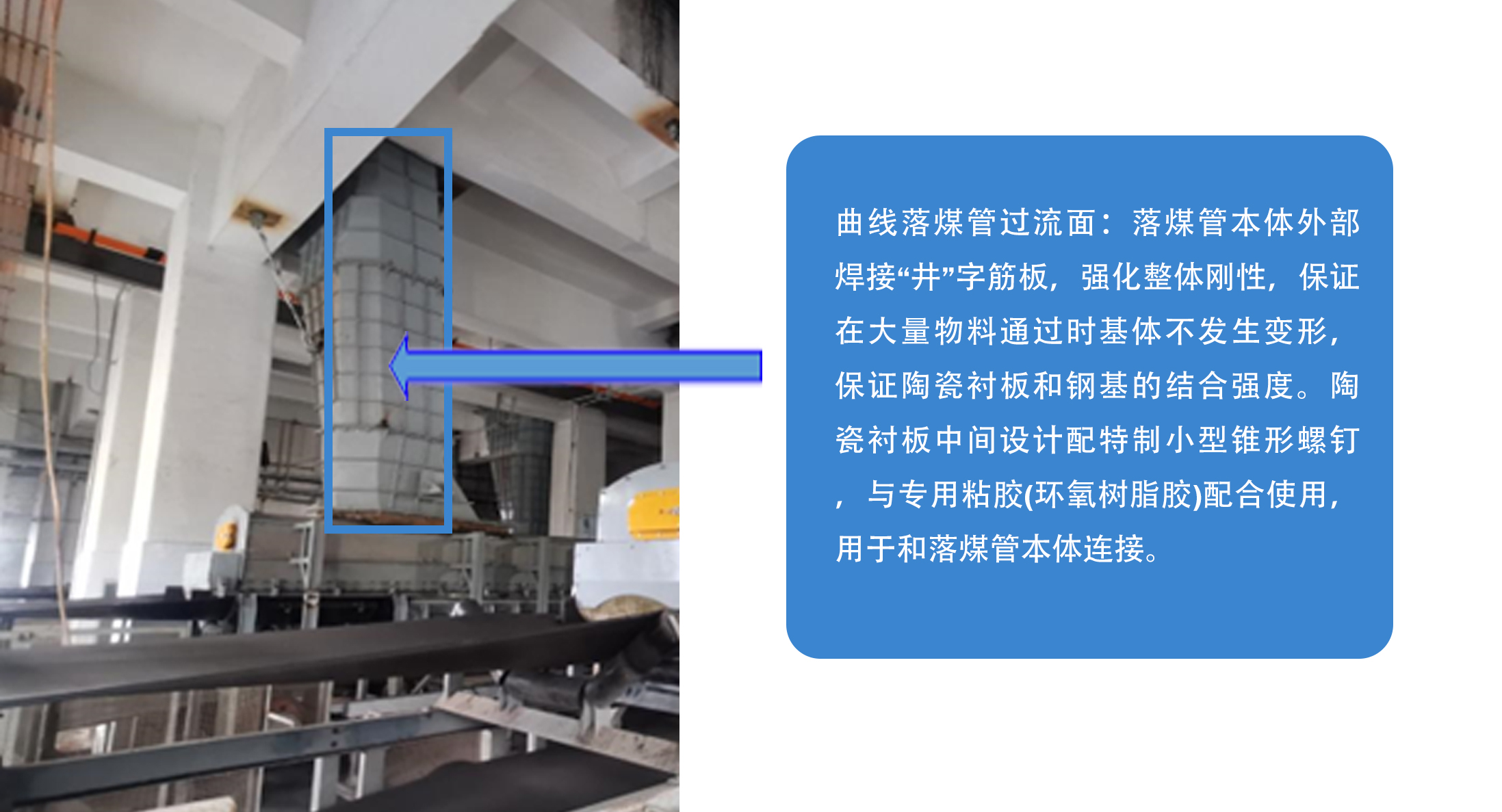

1.选材方面曲线落煤管采用耐磨陶瓷衬板,有效的减少了挂料堵煤的风险,大大提高了设备的使用寿命。 2.耐磨衬板与曲线落煤管本体连接方式,保证衬板的使用寿命及更换方便性
|
![]() |

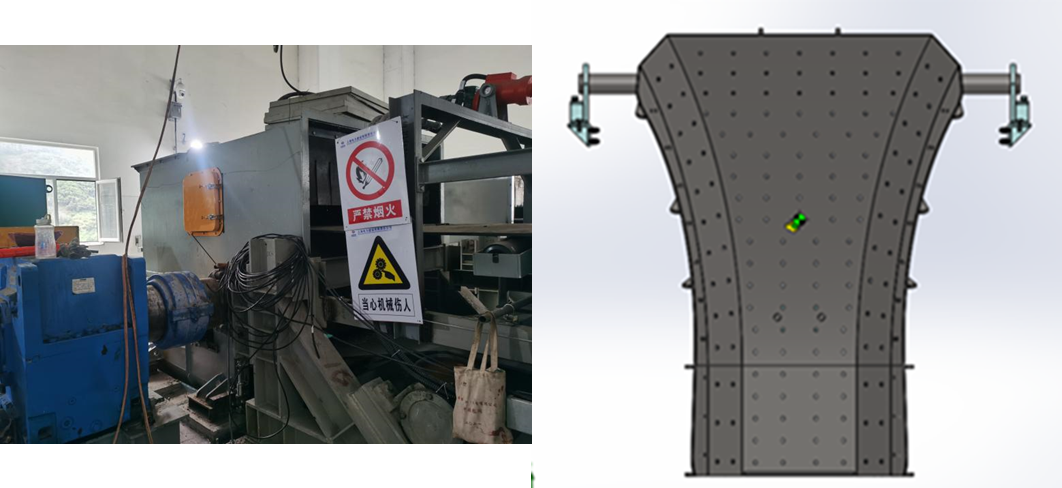

3.头部漏斗内安装“弧形”头部集流导流装置,汇集煤流,使煤流能够“排队”运动,从而有效减小诱导风、抑制粉尘的产生,并最大程度的降低物料速度的损失,同时可避免煤流在头部漏斗位置发生堆积堵塞 |
![]() |

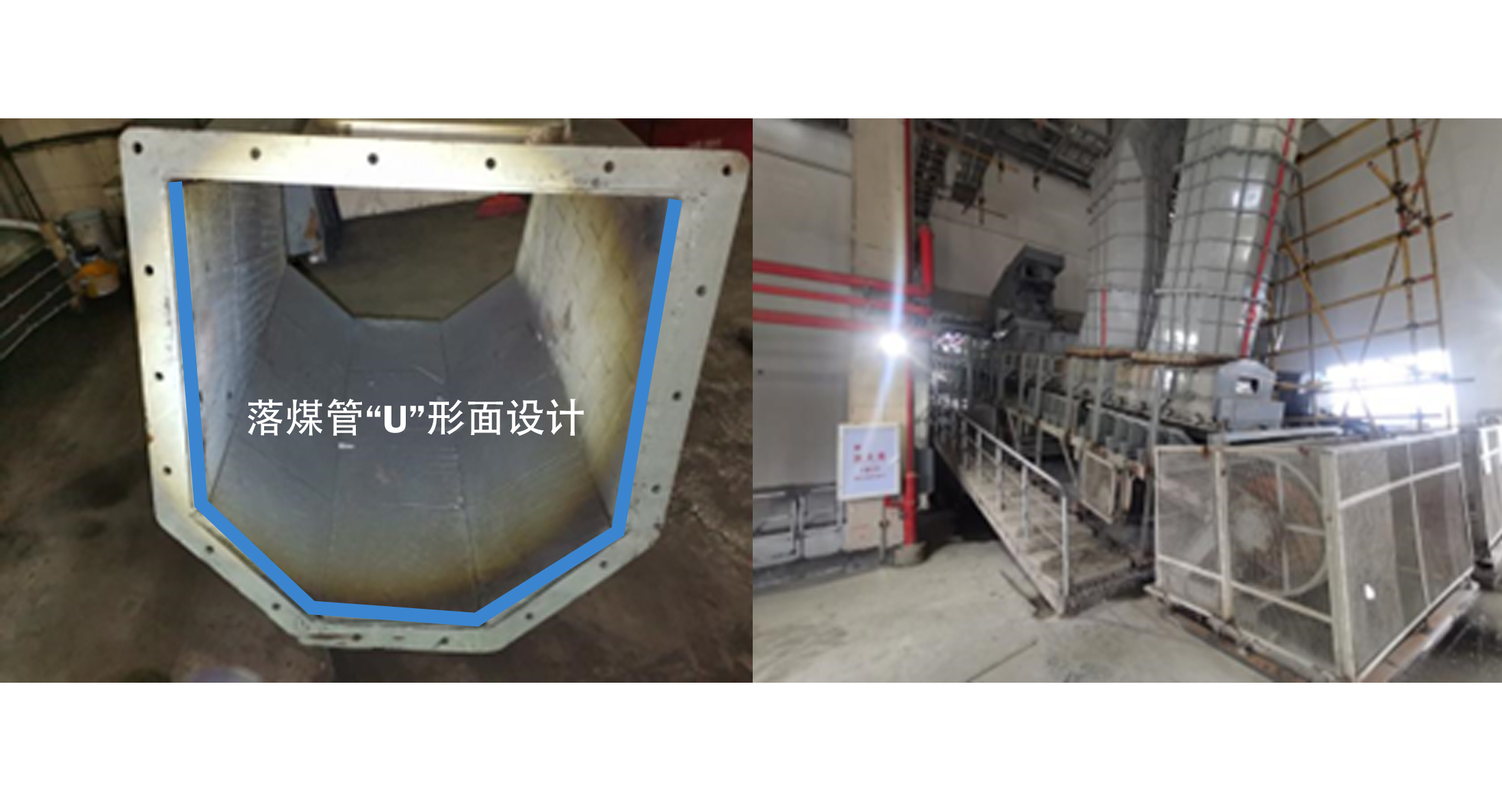

4. 曲线落煤管“U”形面设计,相比传统的四边形落煤管,可以起到汇集煤流的作用,并在曲线落煤管中进行引导降速,抑制诱导风产生;同时也能大大减小了“挂料堵煤”风险。 5. 曲线落煤管出口管“给料匙”设计,汇聚煤流,使其以适当的速度、适当的角度引至受料带式输送机的中心,从而减少对胶带的冲击、胶带磨损、偏心加载等问题,从源头上治理粉尘。 |
|

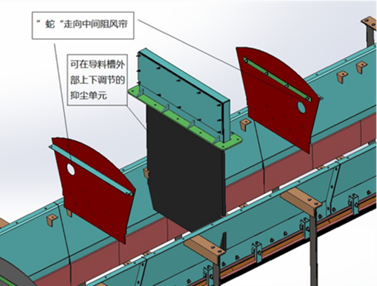

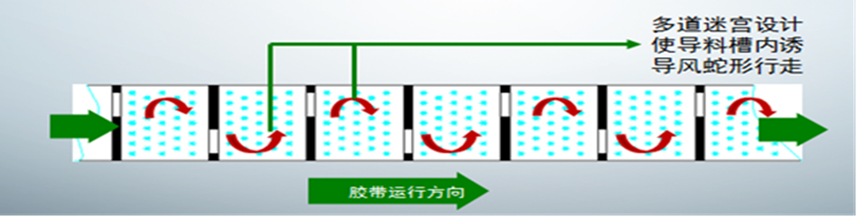

导料槽部分改造 1. 在导料槽内加装迷踪式挡帘,在保证降低诱导风的同时吸附粉尘。迷踪式挡帘分别由PU阻风帘、天然橡胶胶条组成;PU阻风帘单侧增加孔洞,交错安装,依照堵不如疏的原则,诱导风向形成S型走道,能有效抑制风速和粉尘。
|
![]() ![]() |

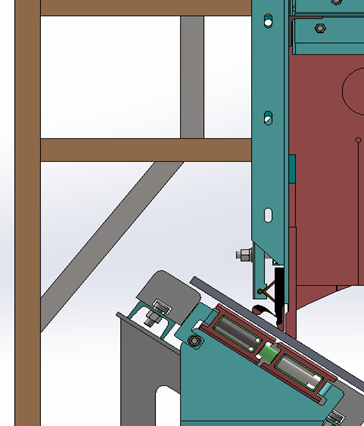

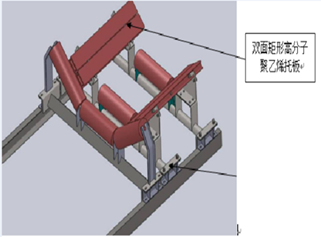

2. 导料槽侧板内侧采用14mm厚NM500耐磨衬板,离皮带的高度可低至20-30mm,起到一级密封作用,并能有效的防止漏料并保护防溢裙板;导料槽侧板外侧安装高密度橡胶和超高分子聚氨酯防溢裙板,作为二级密封,以上可确保导料槽两侧的完全密封。导料槽下部设置托辊+双面矩形托板结构,可防止皮带运行时跳动,以提高导料槽的密封性。料点下部安装重型缓冲床,进一步减小煤流对皮带的冲击,从而保证导料槽的密封性。 |
