改造项目名称
华电莱州发电有限公司输送机导料槽改造工程
改造单位
湖北凯瑞知行智能装备有限公司
改造项目介绍
#2甲乙、#9甲皮带导料槽设备经过多年使用出现磨损以及密封不严现象,同时导料槽不具备降尘功能,因此转运站现场由于漏粉以及密封不严而导致粉尘过大,现场粉尘浓度超标。
现将#2甲乙、#9甲皮带导料槽改造成全密封导料槽,导料槽高度不小于2000mm,DTII1400\1600*1000导料槽高度不小于1600mm,改造后导料槽采用Q235材质,侧板厚度不低于8mm,顶板厚度不低于6mm,支撑采用8#槽钢制作。导料槽顶部采用弧形结构,确保不积煤粉。在导料槽侧板内部加装防磨衬板,衬板厚度不低于16mm,落煤管冲击点前后采用高铬稀土耐磨合金衬板,布氏硬度需大于等于550HB。其余部分采用聚乙烯托板材质,衬板与导料槽牢靠连接确保完全不会脱落,导料槽衬板连续使用寿命不少于3年,衬板长度必须与导料槽相同。衬板对皮带的磨损应控制在可接受的范围内,不能影响皮带的安全运行,正常运行的磨损减薄每年应小于2mm

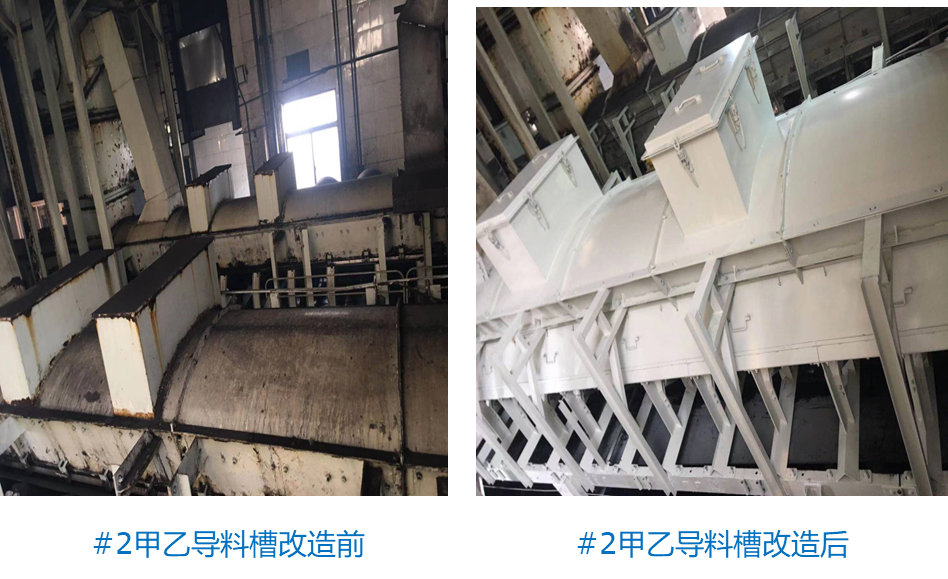

改造前后对比
改造前说明
1.导料槽锈蚀严重,各处密封不严,漏粉严重导致粉尘比较大;
2.使用传统的阻尼单元箱,箱盖扣件已损坏,不利于检修,不能有效调节内部挡帘长度;
3.使用传统的喇叭口导料槽,导料槽侧面磨损严重,两侧密封不严,挡煤皮更换周期短,检修维护量大。
改造后说明
1.采用全密封结构扩容导料槽,下部采用托板组结构可以更有效抑制粉尘,从外部看不到皮带,美观且安全。
2.缓冲泄压箱内侧配备三个可调节位置,阻尼挡帘磨损严重可通过调节降低粉尘浓度,扣件使用弹簧式,更方便后期检修。
改造前后对比
改造前说明
缓冲滚筒下端落煤筒磨损严重,多处修补焊接;是传统方形结构设计,存在死角容易挂料,运行噪声大,对胶带直接冲击,各处密封不严漏煤漏粉,造成极大环境污染。
改造后说明
改造后落煤筒采用曲线落煤筒结构,多边形结构避免挂料堵煤,内衬板采用耐磨复合衬板,大大提供设备使用寿命,曲线结构 降低物料运行速度

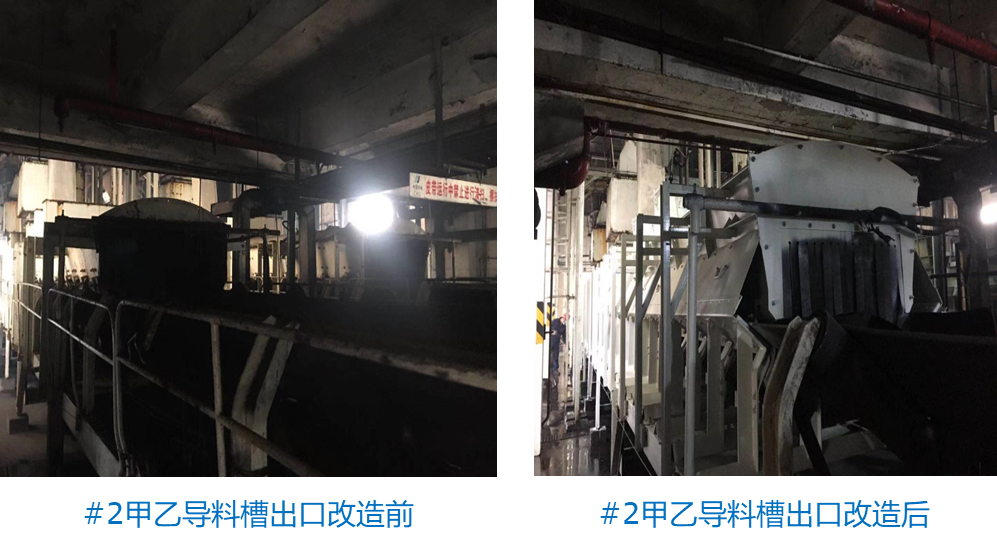

改造前后对比
改造前说明
1.导料槽出口挡尘帘磨损严重,已损坏,不能有效降低粉尘;
2.传统导料槽容积偏小。
改造后说明
1.导料槽出口采用筏式出口阻风帘,经过全密封导料槽治理后,出口粉尘得到有效治理;
2.改造后的全封闭导料槽为扩容导料槽,有利于风压缓冲,有利于抑尘效果。
