改造项目名称
华能德州电厂燃料一二期#1转运站、煤仓间抑尘改造
改造单位
湖北凯瑞知行智能装备有限公司
改造项目介绍
一二期#1转运站、煤仓间落煤管、导料槽设备现采用传统结构,采用传统挡板三通结构,传统的三通落煤管结构设计不合理,无法对煤流进行有效汇集聚中,煤流高速落下时冲击到导料槽外侧,出现料点不正情况,高速下落的煤流对导料槽以及胶带进行冲击产生大量粉尘,落煤管经过多年使用锈蚀磨损严重,经常出现漏粉现象,造成转运站粉尘较大。
本次改造范围
1.一二期#2甲乙皮带尾部落煤管拆除更换为曲线落煤管;
2.一二期#2甲乙皮带导料槽拆除更换为抑尘导料槽;
3.一二期#9甲乙头部至#10甲乙皮带尾部落煤管等拆除更换为曲线落煤管;
4.一二期#10甲乙皮带导料槽拆除更换为抑尘导料槽;

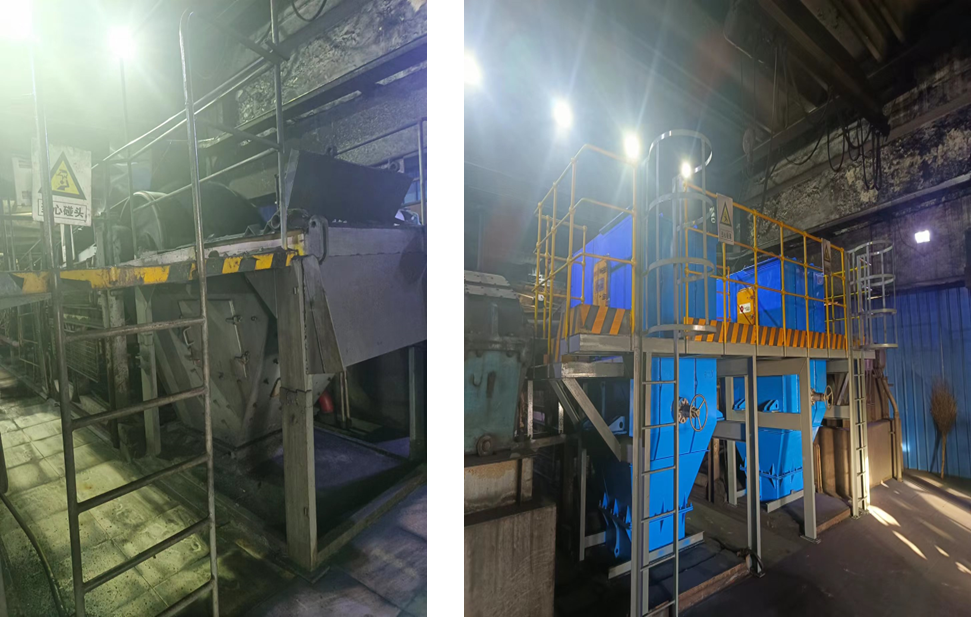

改造前说明
1.头部没有设计 导流装置,物料直接冲击头部漏斗 造成破损严重漏煤,扬尘严重;
2.头部漏斗敞口式,有 煤流从头部漏斗 洒落到外面,且运行过程中有扬尘。
3.平台简陋,检修不方便,人员在上面不安全;爬梯单调,没有防护网,爬梯设置在中间,不方便人员行走 ;
改造后说明
1.在头部漏斗里面增肌弧形导流挡板,减少物料冲击产生的扬尘,保护漏斗,防止堵煤;
2.在头部漏斗上方安装护罩,防止两侧撒料,在两侧安装干雾抑尘喷头,抑尘扬尘。
3.改造后采用环绕式平台,两侧有观察门,方便检查,检修更安全。爬梯设置防护网,位置设置在两个漏斗后面,中间人行道空出,方便行走。

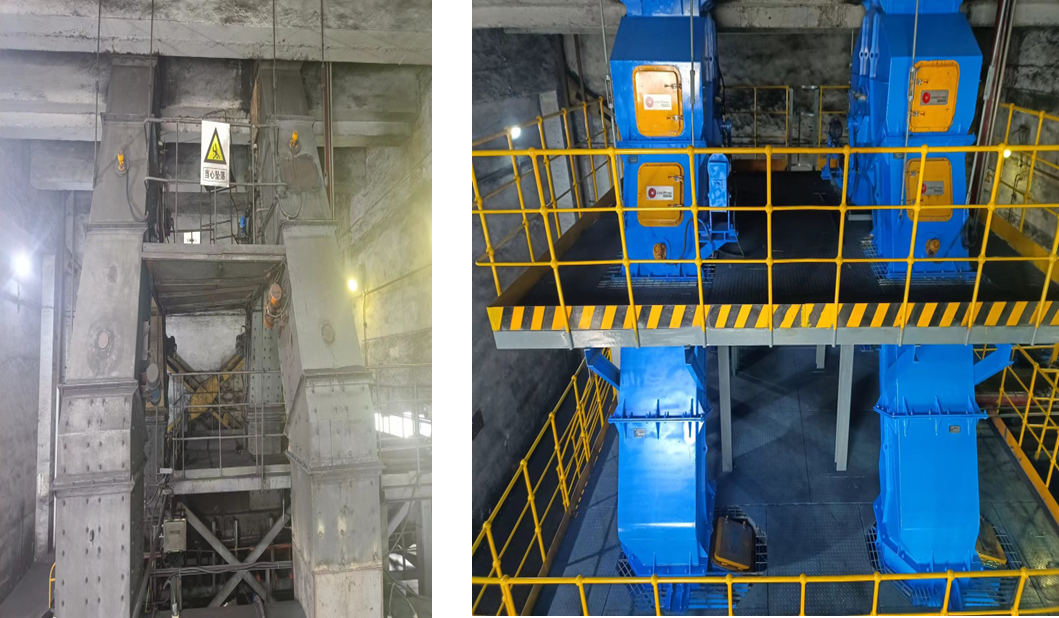

改造前说明
1.滚落煤管衬板磨损严重,衬板是普通耐磨材料,需要经常更换,衬板采用沉头螺栓结构,存在脱落划伤皮带的风险;
2.落煤管结构和角度设计不合理,高落差下落产生扬尘大。
3.三通检修平台简陋,,未设置观察门,不方便维护。
改造后说明
1.改造后采用高铬双金属耐磨复合钢板为衬板,具有高耐磨性,且衬板采用焊接螺柱的固定方式,大大降低衬板脱落风险;
2.落煤管采用离散元DEM设计,优化管道角度防堵抑尘,在现场便于观察部位设计观察门。
3.三通检修平台采用环绕式结构,更有利于现场人员维护

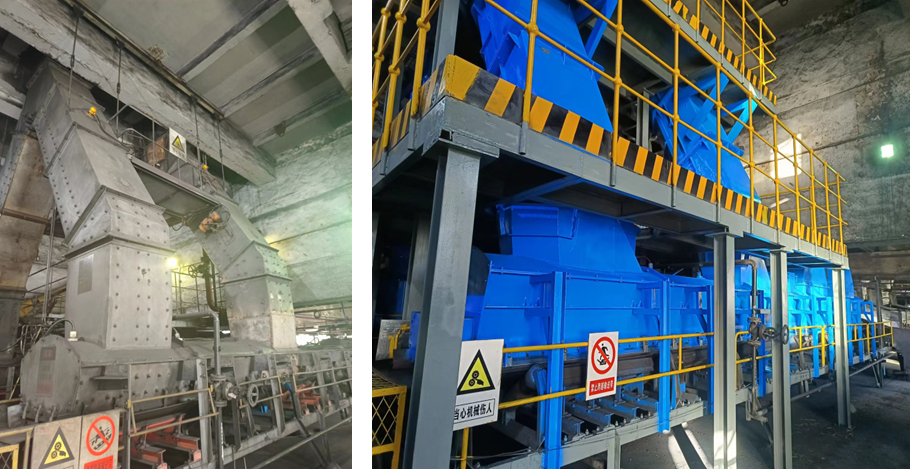

改造前说明
1.导料槽很矮,高度不够,导料槽为传统导料槽,钢盖是平的,容易积料;
2.落煤管采用方形落煤管,没有收口,直接冲击皮带;
3.现场扬尘很大。
改造后说明
1.导料槽容积是传统导料槽1.2倍,加高扩容,导料槽为新型双密封导料槽,弧形钢盖设计,方便冲洗;
2.落煤管采用新的流线型设计,落煤管收口设计保证物料对中不冲击皮带;
3.改造后现场扬尘很小,达到国标要求。

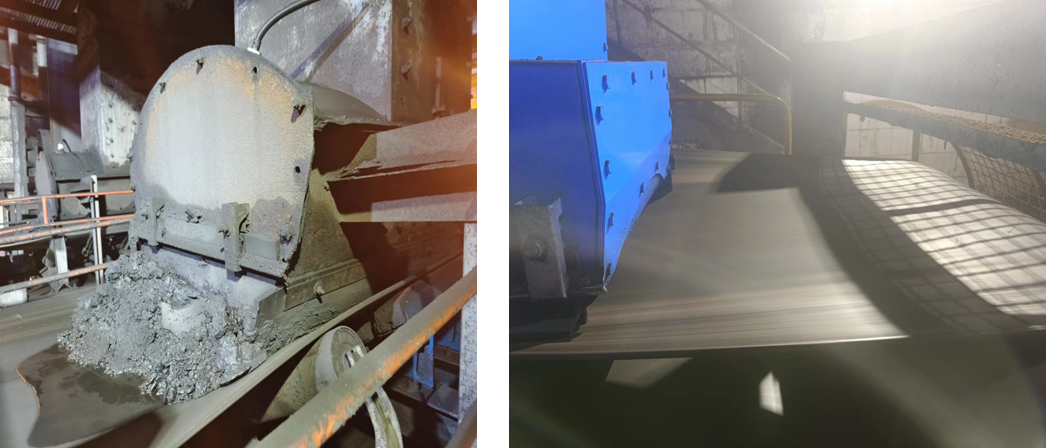

改造前说明
1.导料槽为传统导料槽,尾部是平的,后方物料不容易通过,容易积料;
2.尾部漏粉严重,现场粉尘大。
改造后说明
1.导料槽容积是传统导料槽1.2倍,加高扩容,导料槽为新型双密封导料槽,弧形钢盖设计,方便冲洗,尾部增加尾部密封箱,更好的让物料通过,减少后方积煤情况;
2.改造后现场扬尘很小,达到国标要求。

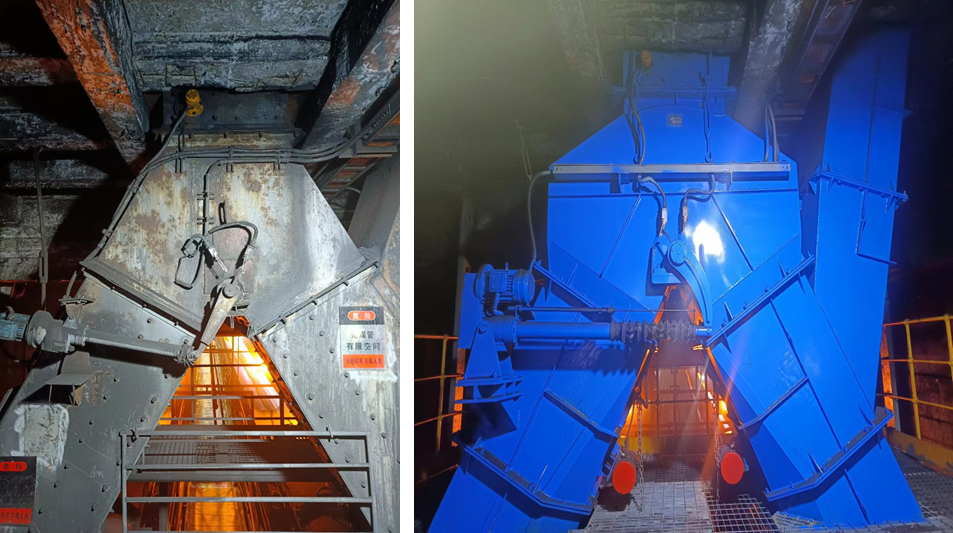

改造前说明
1.三通破损严重,经常漏煤,没有使用耐磨材料;
2.三通挡板容易卡煤,挡板切换困难。
改造后说明
1.改造后采用陪高铬双金属耐磨复合钢板制作,落煤管一体成型,局部磨损严重部位采用耐磨格栅设计理念;
2.三通改造为防卡堵挡板三通,增大容积,双侧带扇形护板,杜绝卡料;落煤管采用离散元DEM设计,保证物料合理的安息角设计防止堵煤,末端设计给料匙结构,让物料对中减少冲击。

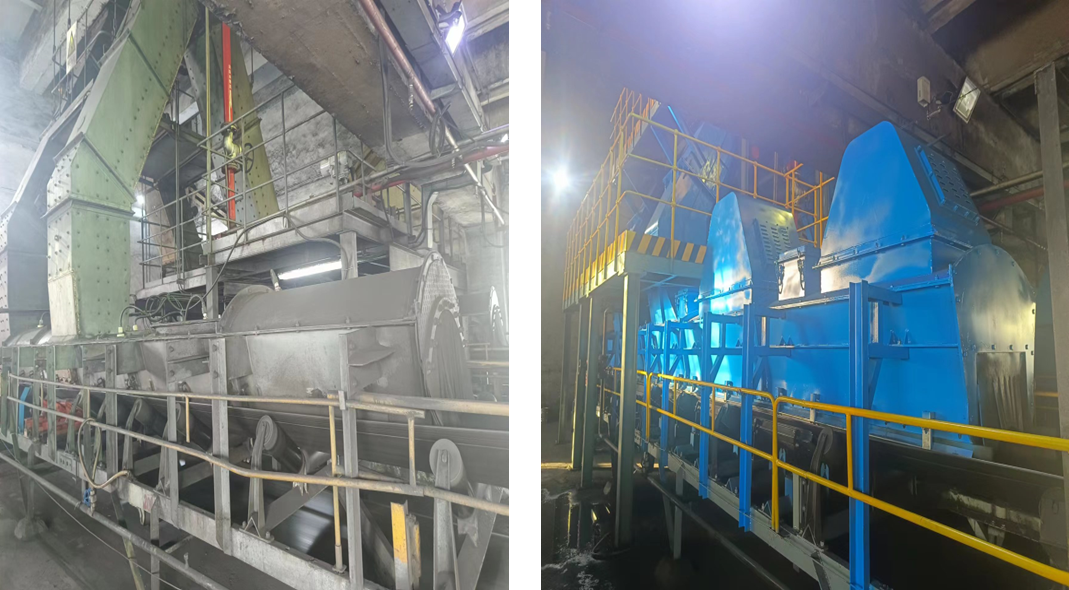

改造前说明
1.导料槽很矮,高度不够,导料槽为传统导料槽,钢盖是平的,容易积料;
2.设备破旧,导料槽内部降尘系统效果差,四周密封不严,现场漏粉严重。
改造后说明
1.导料槽容积是传统导料槽1.2倍,加高扩容,导料槽为新型双密封导料槽,弧形钢盖设计,方便冲洗;
2.新导料槽内置无动力抑尘系统,双侧采用聚氨酯衬板和双密封防溢裙板,尾部布置尾部密封箱,整体密封效果好,扬尘小。
