改造项目名称
华电新疆五彩湾 北一发电 有限公司(北一发电公司) 输(卸)煤系统无人值守建设项目
改造单位
湖北凯瑞知行智能装备有限公司
改造项目介绍
北一发电公司经过输卸煤系统无人值守,目前已经实现的目标如下:
1、斗轮机实现了煤场无人值守、自动堆取料功能。
2、输煤栈桥内重要设备实现了设备状态的全覆盖,可以实时检测设备运行状态,用于指导日常检修工作。
3、通过自动纠偏系统实现了皮带在运行过程中皮带对中 的状态,杜绝撒料现象发生,同时在集控室实现皮带全覆盖的监测。
4、自动水冲洗系统可以实现输煤栈桥内地面的自清洁功能,从而替代人员保洁工作。
5、通过门禁与电子围栏系统实现了现场人员权限管理与违章管理。
最后,北一发电公司通过技术改造,很大程度上减少系统运行所需要的维护人员,达到减员增效的目的,最终实现集团公司要求的“机械化换人、自动化减人、智能化无人”的最终目标。”
(一)输煤系 统设备治理

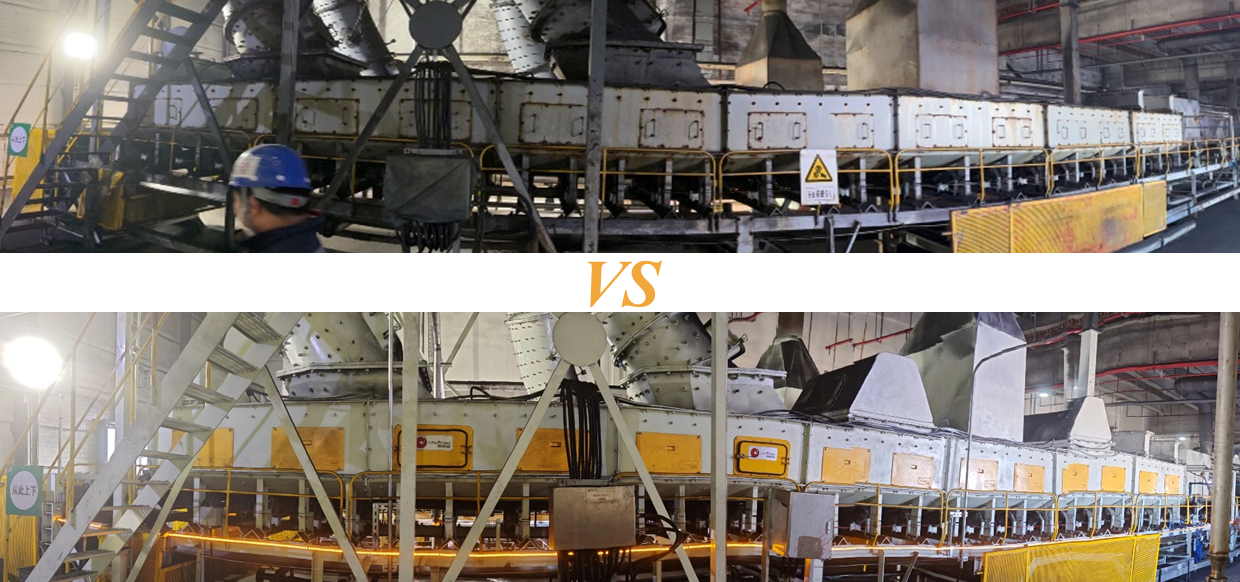

1. 原有导料槽进行升级改造为全密封抑尘导料槽,有效的抑制粉尘外移现象,侧边盖板采用快拆结构,并整体外观做防腐处理,提升美观性。

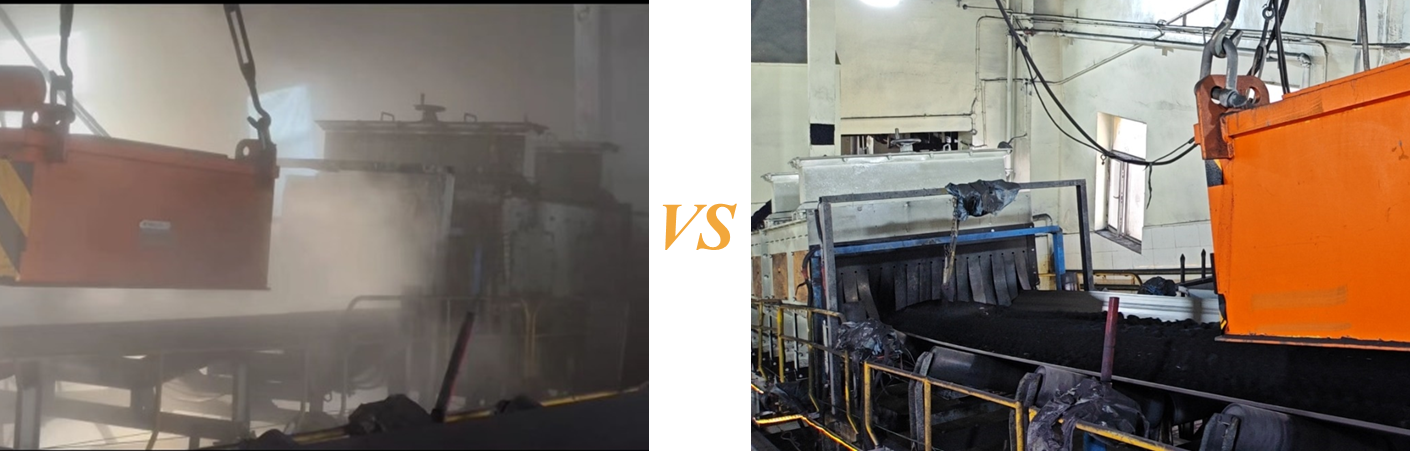

2. 全密封抑尘导料槽,结合干雾抑尘系 统与布袋除尘器,可以将导料槽出口粉尘浓度长期降低至4mg/m³以下。

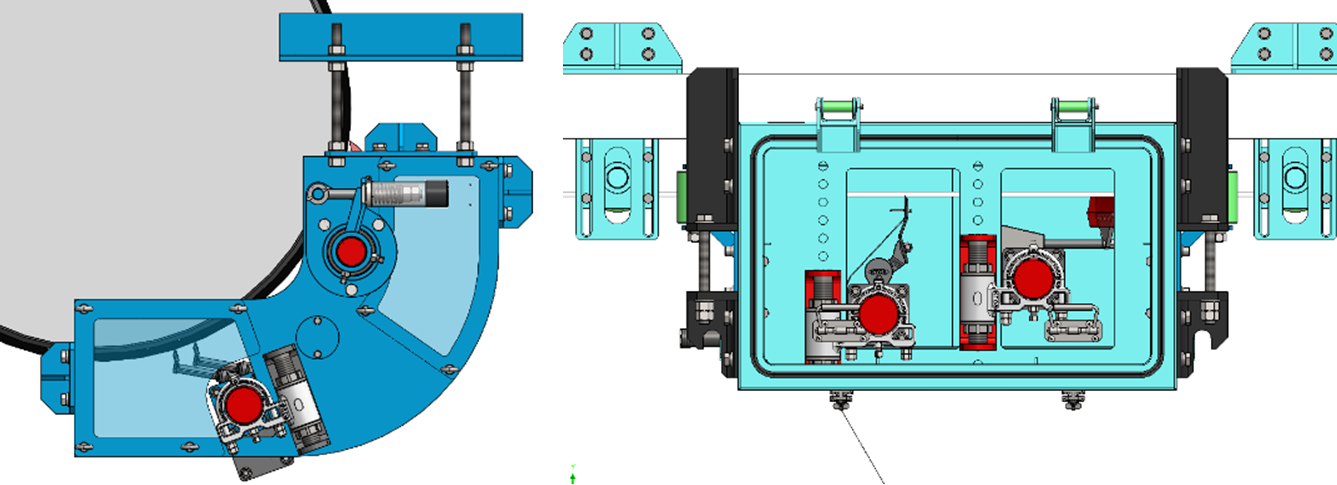

3. 增加新式硬质合金头部清扫箱与中部微 水清洗箱,可以减少回程皮带粉尘的产生,从而极大的改善输煤现场环境。

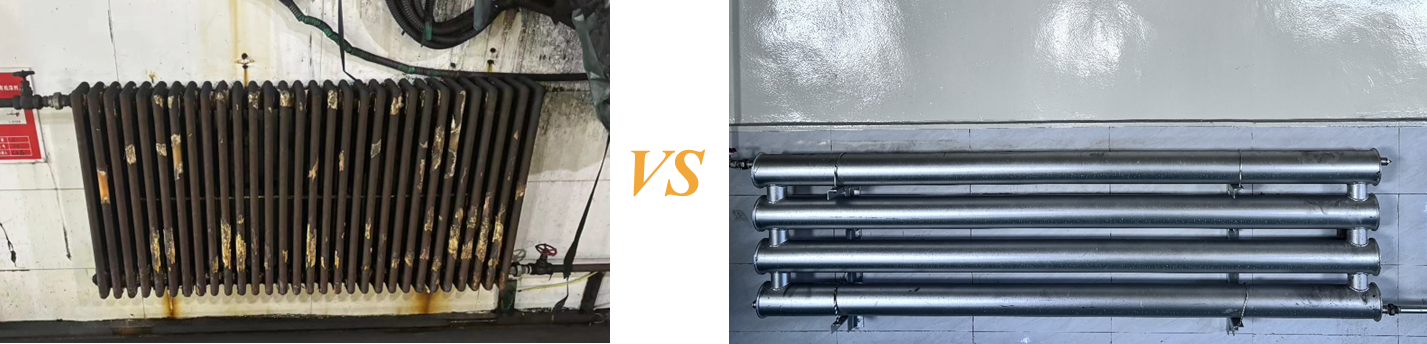

4. 原有腐蚀严重的钢四柱暖气片更换为φ133的光排管暖气包,可以适应输煤系统等恶劣环境下 的使用,提高取暖系统的寿命;并具备一定的美观性。
5. 根据新疆公司关于输(卸)煤系 统隐患排查情况的通报(华电新发[2022]517 号)文件要求,在输煤皮带两侧加装 LED 警示灯。
6. 输煤系统内电缆槽盒腐蚀严重 ,6号栈桥与煤仓间镀锌电缆槽盒全部更换为铝合金电缆槽盒,其耐腐蚀性更高。
(二)输煤系统 环境治理

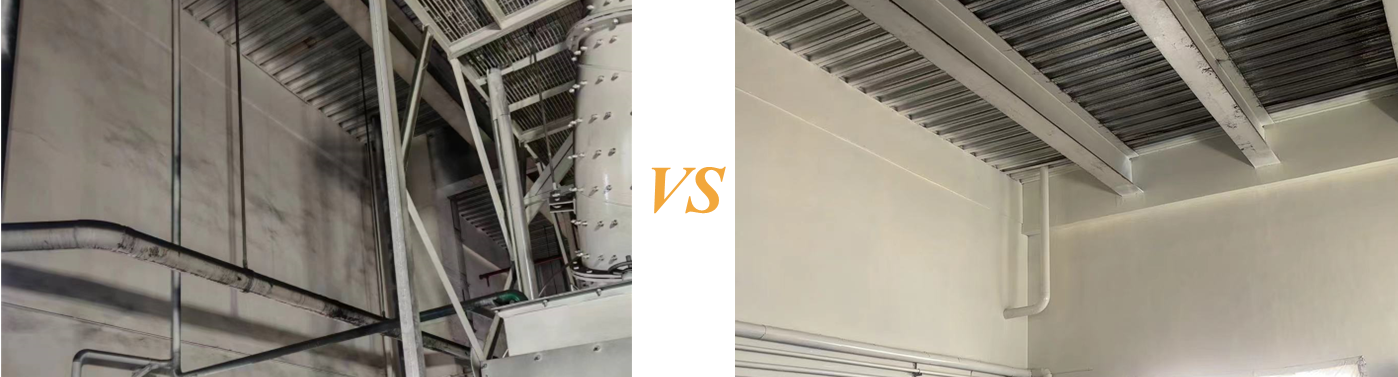

1. 煤仓间、6号皮带头部、尾部、采光间 墙面采用聚脲墙面,聚脲墙面具有耐水冲洗等特性,颜色采用乳白色。

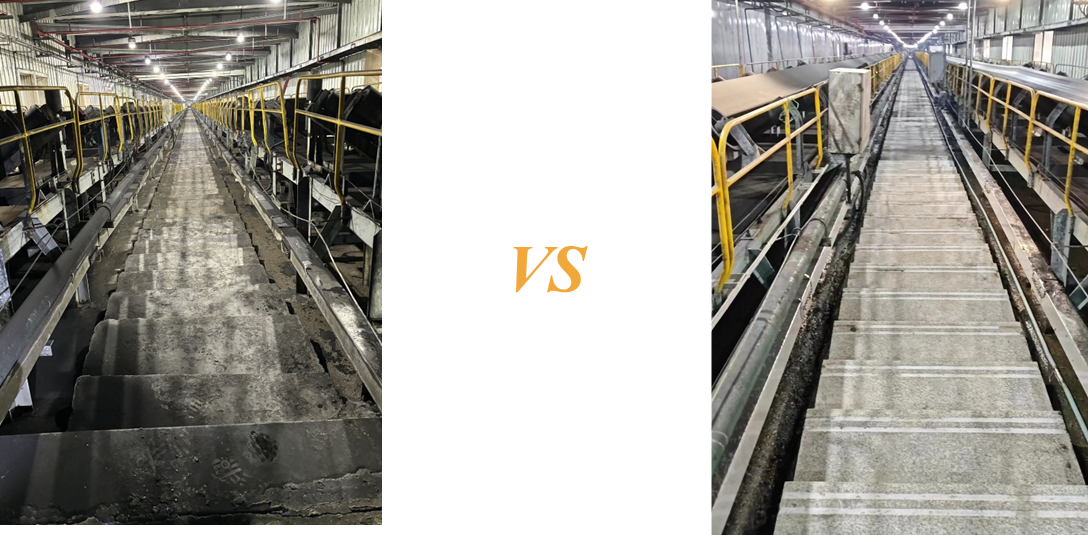

2.6号栈桥台阶采用大理石台阶,为防 止冬天地滑,在每一级台阶边缘切槽;大理石台阶具有很好的耐腐蚀性。

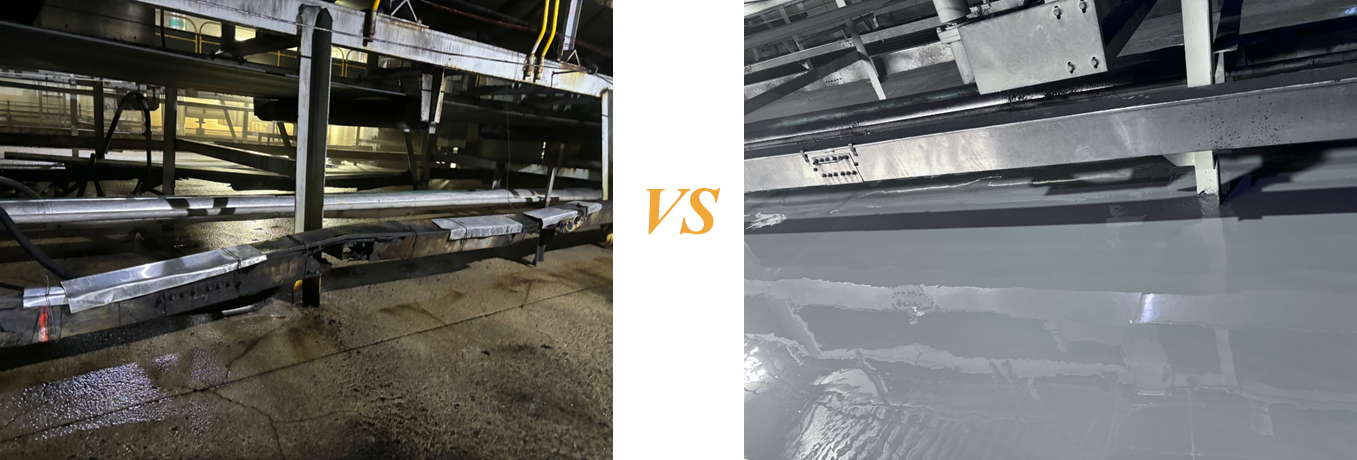

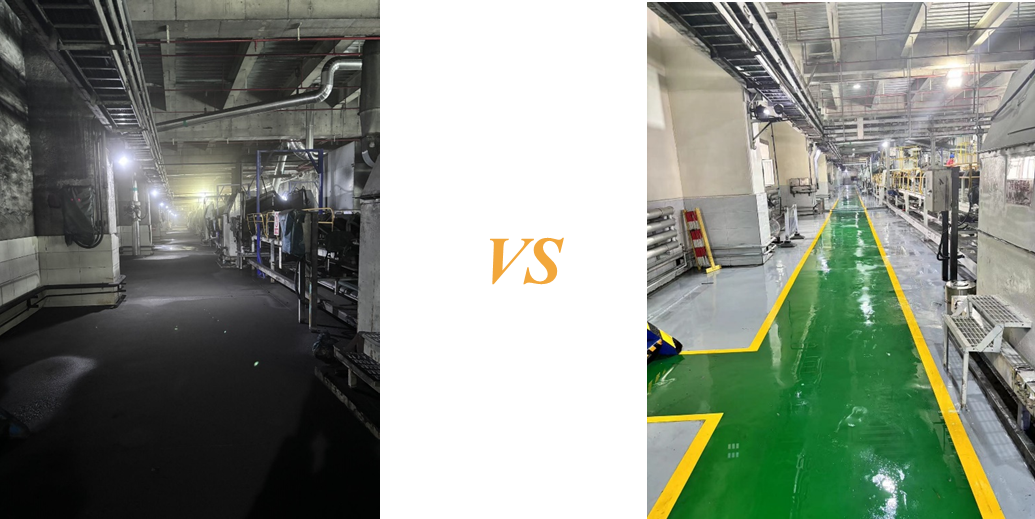

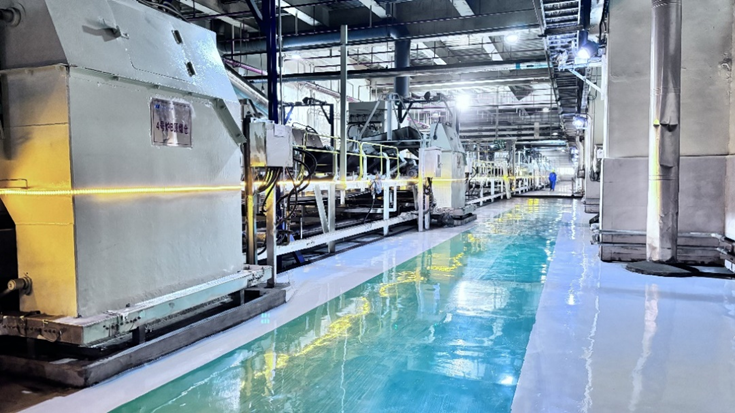

3.原有混凝土地面采用聚氨酯自流平工艺, 改善输煤系统地面环境,聚氨酯表面具有耐磨、耐腐蚀性等特点。
(三)斗轮机 无人值守改造

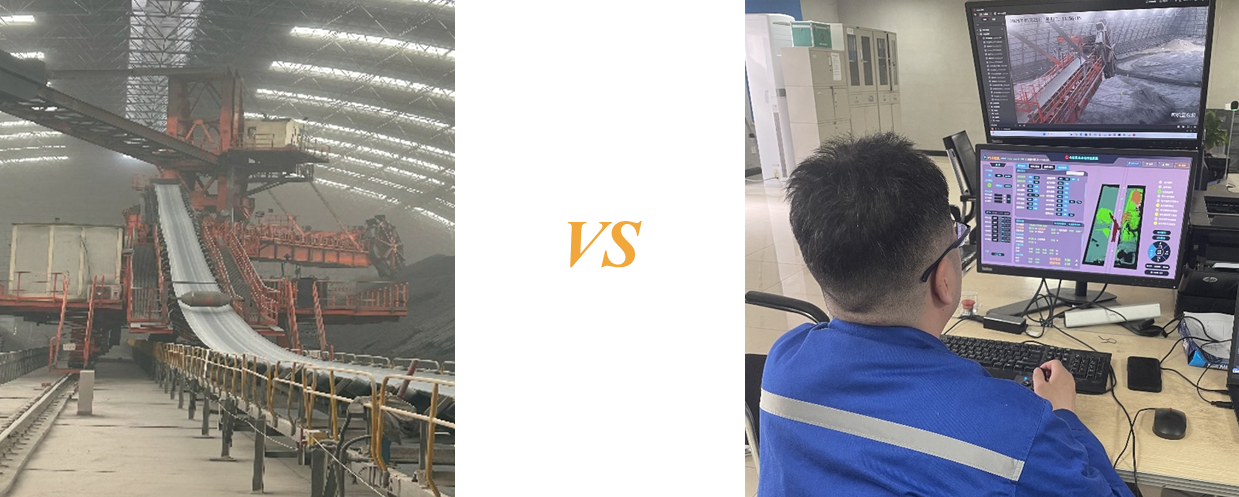

1.斗轮机无人值 守改造,将斗轮机就地操作司机位转移至大集控室,并提高斗轮机的自动化程度,实现斗轮机远程自动堆取料作业,极大的改善斗轮机司机工作环境与降低司机工作强度。
(四)输煤栈桥无 人值 守

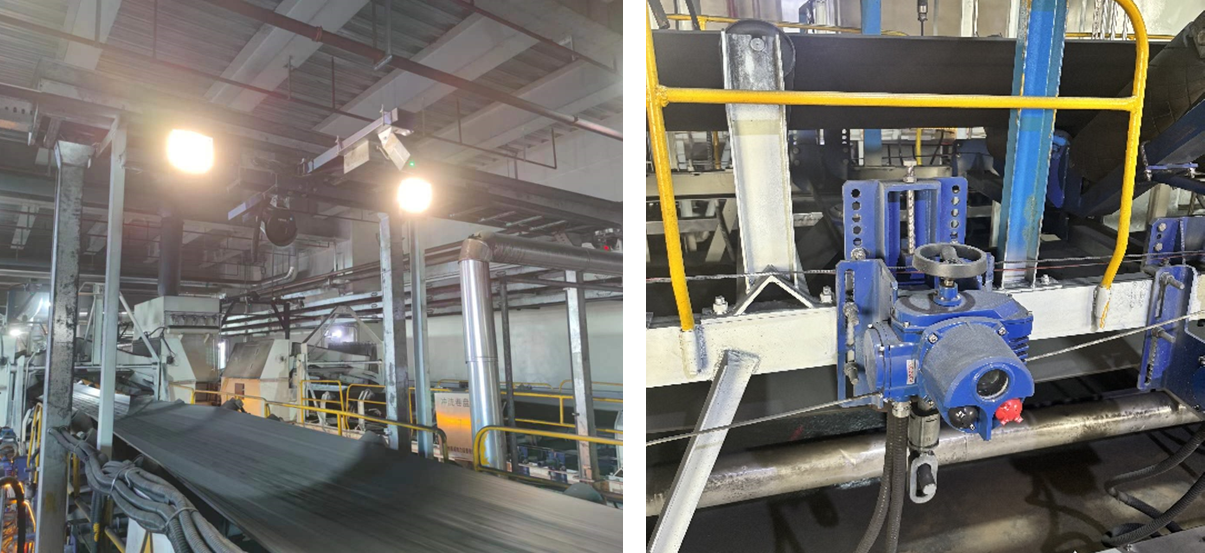

1. 皮带自动纠偏 系统:输煤皮带3号、4号、5号、6号、7号带在就地实现皮带跑偏识别与自动纠偏功能,并将跑偏与纠偏数据上传至管控大平台内。

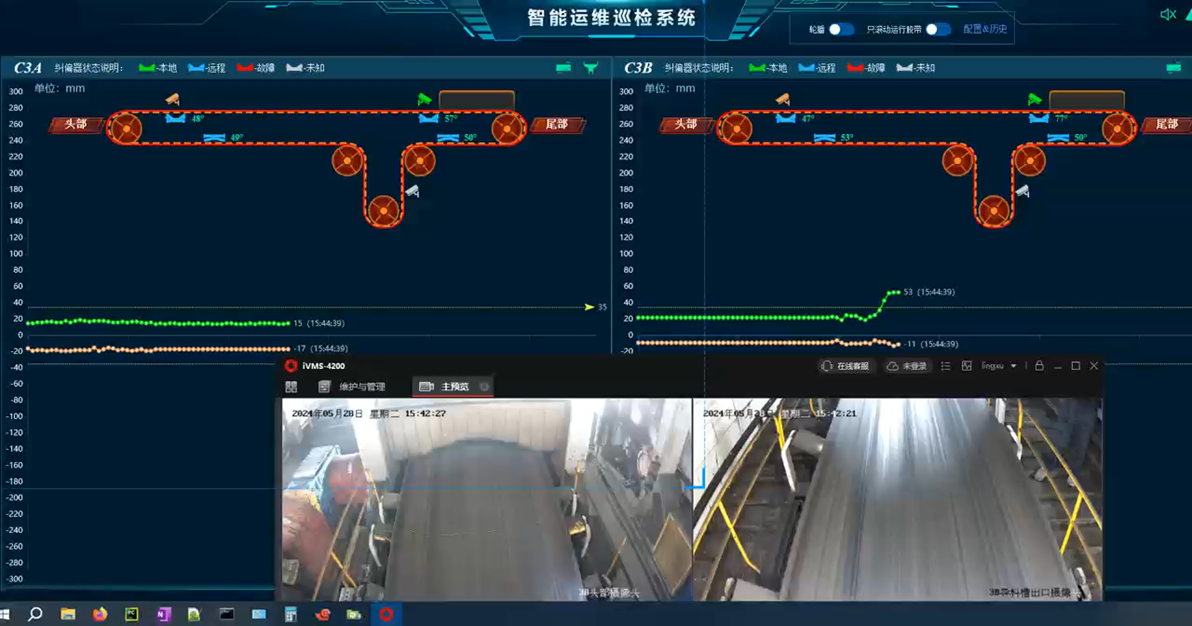

2.输煤系统可视化平台内跑 偏系统界面与数据,可以支持历史数据查询与趋势分析。

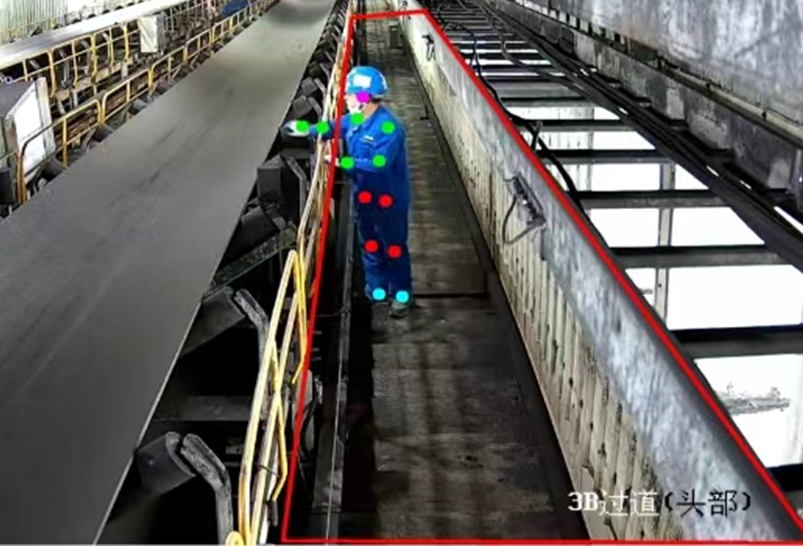

3.电子围栏:通过摄像头提 供图像,经 过软件算法,自动识别输煤区域人员违章行为并进行告警、提示。

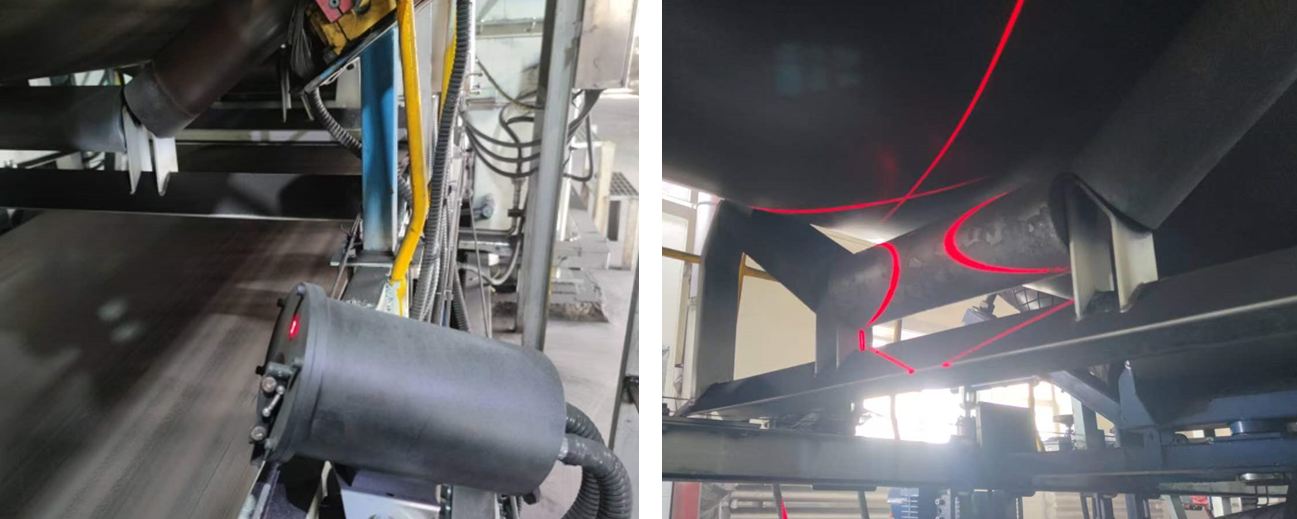

4.通过光学原理与算法,替代传 统机械式撕裂检测,从而提高皮带纵向撕裂检测率。
5.皮带自动纠偏系统:输煤皮带 3号、4号、5号、6号、7号带在就地实现皮带跑偏识别与自动纠偏功能,并将跑偏与纠偏数据上传至管控大平台内。
(五)输煤管控 大平台

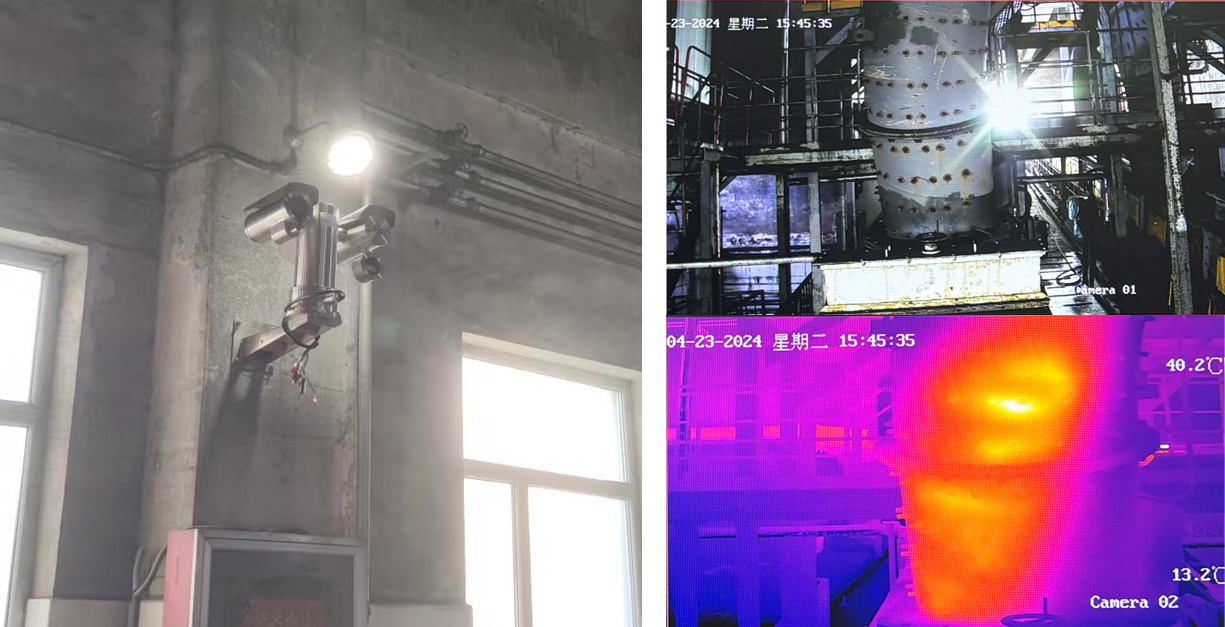

1. 在所有输煤皮带头、 尾部布置热成像仪与粉尘检测仪,用于检测头、尾部危险火源与粉尘浓度。

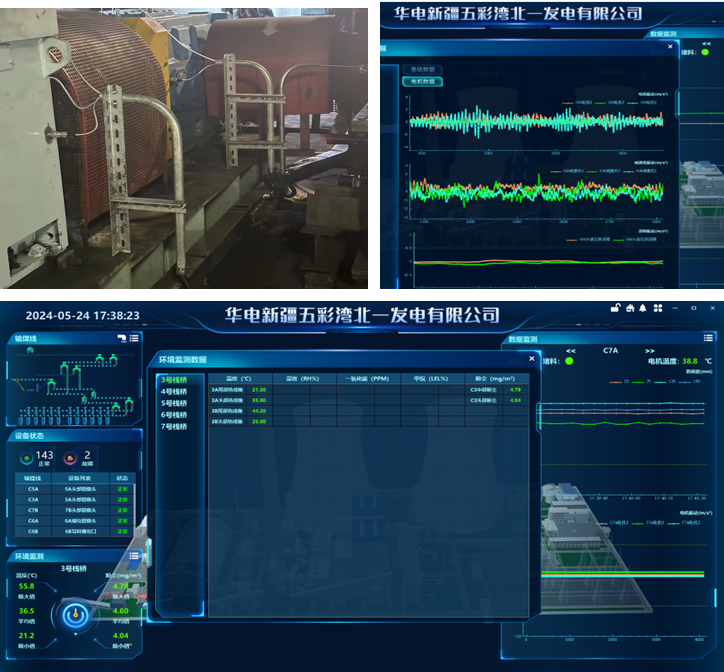

2.头、尾部热成像界面与粉 尘检测界面,以及在输煤系统重要设备上增加温度与振动监测传感器,有效的对设备的运行状态进行监测。
(六)输煤系统可视化平台
1.将 输煤区域内新增 的所 有传感器与设备数据全部接入输煤管控大平台内,统一进行管理,并最终实现输煤区域内重点区域、重要设备24小时监测,同时自动化设备可以在输煤管控大平台内进行远程操作;代替人员就地操作,取消现场 操作人员。

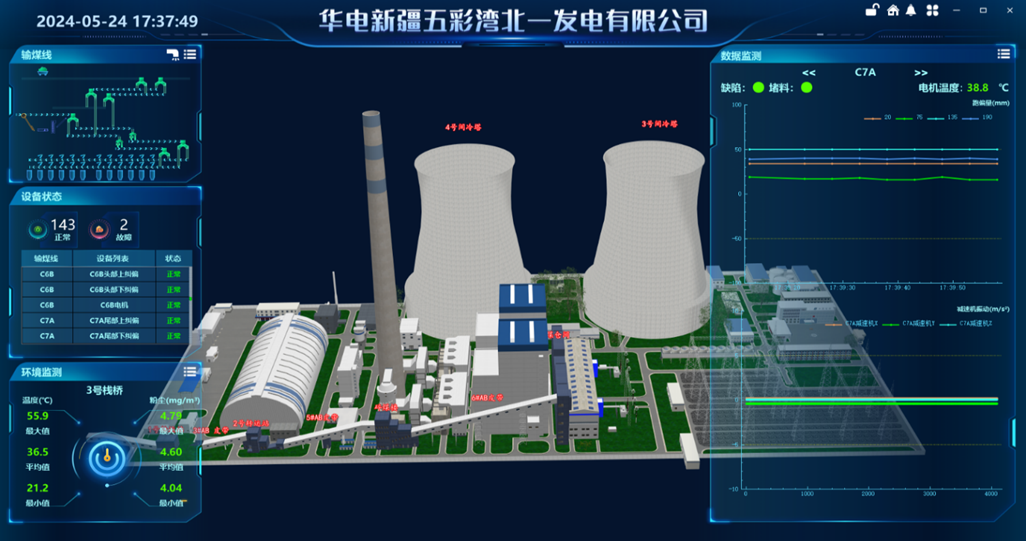

2.管控大平台内建立输煤 栈桥三维立体图,并将新增设备通过算法将模型与现场摄像头实时画面融合,通过点击三维模型可获取现场画面。

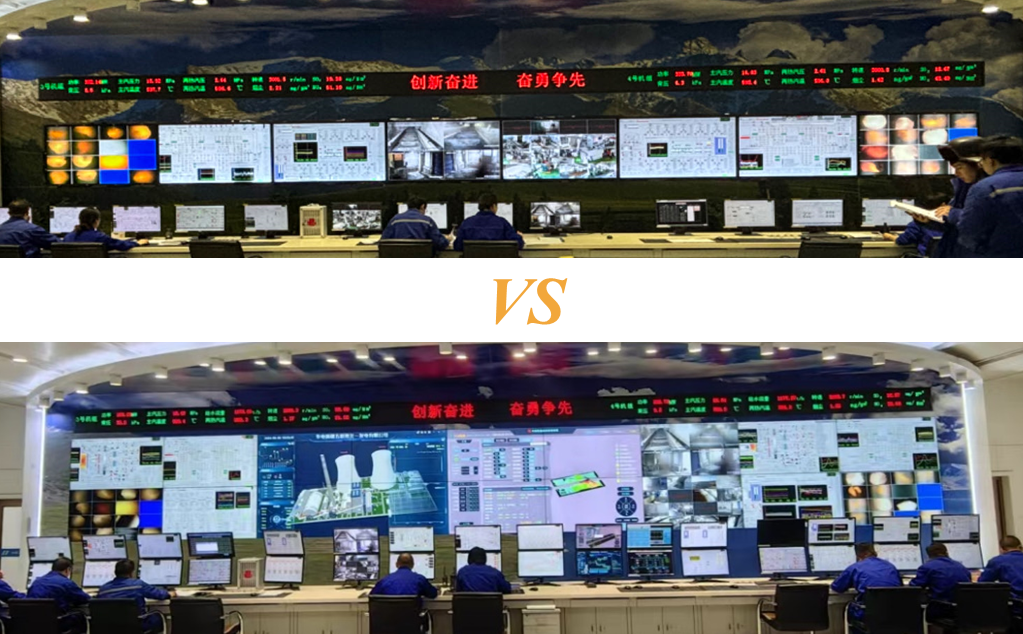

3.为了实现主控与辅控的结合,对 主集控室硬件进行升级,实现了输煤系统平台合并在主集控室的目标。
